תמיכות מסוג Setter & Shadow
תוכנת Netfabb משמשת להכנה/אופטימציה של מודלים לפני שליחחתם להדפסה תלת מיימדית. לא מעט הדפסות מצריכות תמיכות ולכן גם אפשרות זו קיימת בתוכנה. עבור כל סוג מכונה שנבחר נקבל Script שונה שמאפשר לייצר סוגים שונים של תמיכות. עבור מדפסות HP מסוג Metal Jet, ה- Script נקרא Setter או Shadow. אם נבחר את החלק ונריץ את ה- Scripts:

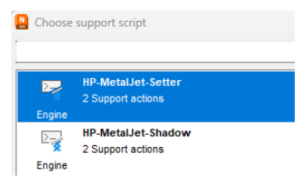

עבור מדפסות אילו נראה את שתי אפשרויות:
תמיכה מסוג Setter תיצור חומר סביב החלק כדי לתמוך בו במהלך ההדפסה ובסיס, יש כמה סיבות לשימוש בסוג זה של Script:
• עיגון החלק לפלטת הבנייה – מונע מהחלק לזוז בזמן ההדפסה.
• פיזור חום – מוליך חום מהחלק אל הפלטה ומקטין עיוותים.
• מניעת עיוותים והתעקמויות – במיוחד בחלקים דקים או גדולים.
• תמיכה בזוויות תלייה (Overhangs) – מאפשרת הדפסת גיאומטריות שאחרת היו קורסות.
• הפחתת מאמצים שיוריים – מסייעת להתמודד עם ההתכווצות המקומית בזמן קירור.

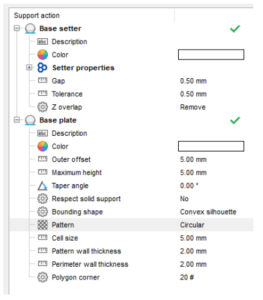

בהגדרות של ה-Script נוכל לראות מה נקבל:

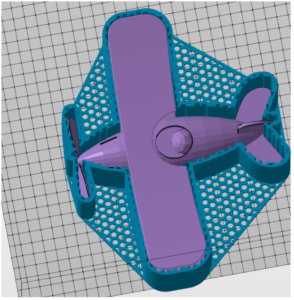

התוצאה שנקבל תראה:

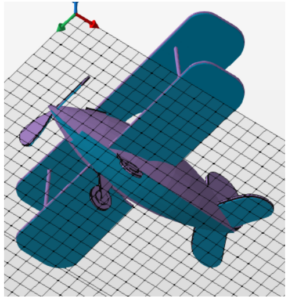

בזכות הצורה המחוררת של הבסיס נוכל בקלות לשחרר את החלק נוכל לשכפל את ה Scripts כדי לשלוט על הגדרות כדי לשנות את גודל וצורת הקדחים הוספת זוית חליצה ועוד. אפשרות נוספת של Scrips נקראת Shadow שמטרתה לייצר תמיכה באזורי Overhang כדי למנוע שקיעה. אם נפעיל את הפקודה, נראה את התוצאה:

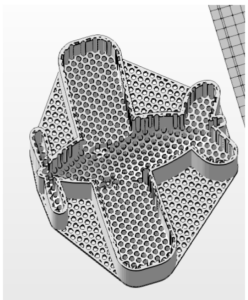

לכל תמיכה, נוכל לבצע Detach כדי לבחון את התוצאה בנפרד ולבדוק את טיבה
כאמור, תמיכות אלה הם עבור מדפסות HP, אך ניתן להשתמש עבור מדפסות אחרות על ידי יצירת Script שמכיל זאת.
בהצלחה
המשך יום נפלא
