תוכנת Autodesk Moldflow הינה תוכנה המאפשרת חישוב עבור חלקים פלסטיים . ניתן למצוא בעזרתה את מיקום נקודת ההזרקה האופטימלית, זמן מילוי, התכווצות החלק ועוד. ניתן לייבא אליה מגוון רחב של קבצי CAD, למשל לחלק הבא:
לאחר הכנסתו לתוכנת Moldflow נבצע Mesh , נגדיר נקודת הזרקה וחומר גלם רצוי
כדי לראות את התוצאות אין צורך לחכות לגמר ההרצה, אלא נוכל להתעדכן במקביל להרצה, כאן רואים את התוצאה ב 78% מזמן החישוב:
תוצאה סופית :

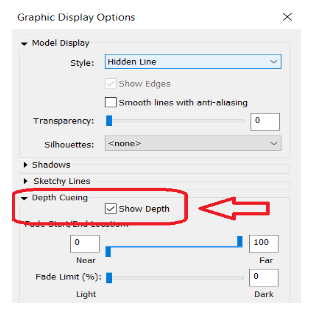

ישנם סוגים רבים של סימולציה שניתן לבצע וכל אחת מהן מספקת תוצאות שונות. לעיתים מעניין אותנו לראות את התוצאות בעובי החלק ולכן ניתן לראות אותן בעזרת חתך

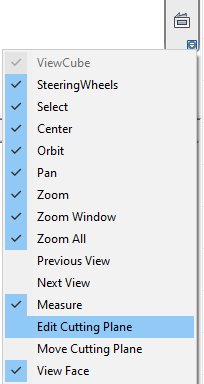

בסרגל Navigation bar אשר בצד ימין של המסך נמצאת הפקודה edit cutting plane. במידה והפקודה אינה מופיעה, נוסיף אותה:

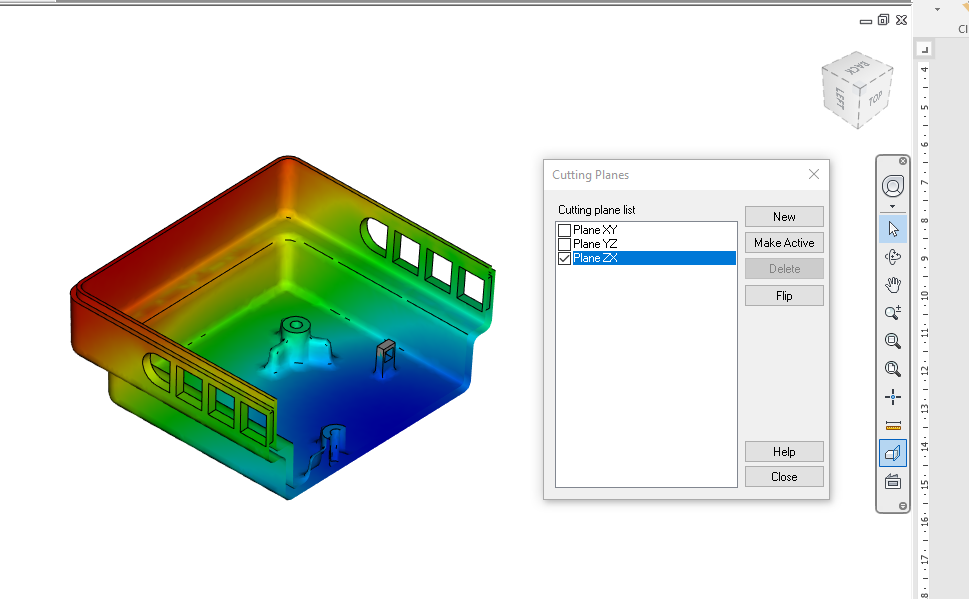

בהפעלת הפקודה נבחר את המישור המתאים ונראה את התוצאה. בלשונית View ניתן למצוא את פקודת Edit, אך גם את פקודת Move

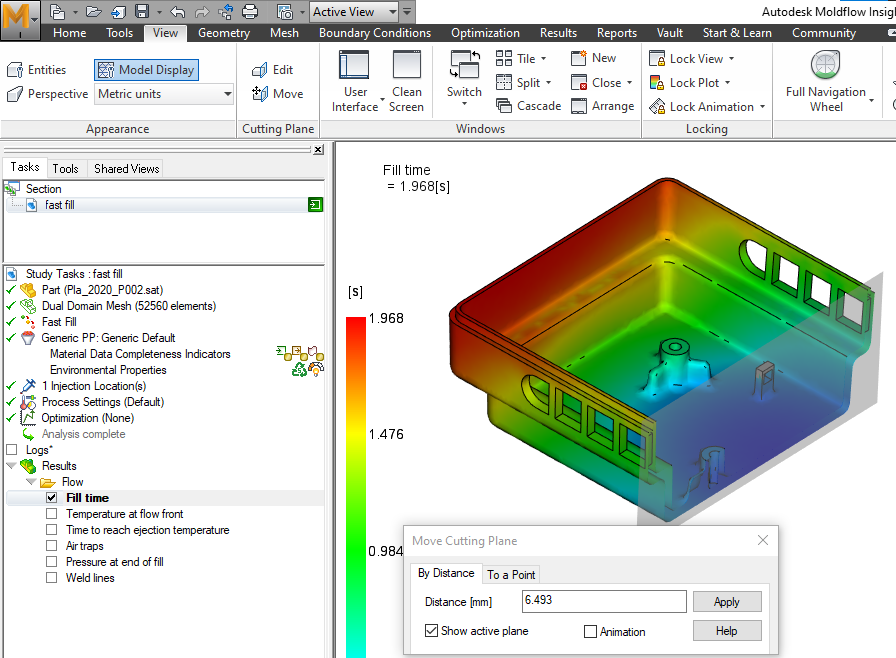

על ידי גרירת העכבר על החלק מישור החתך יזוז, אך כמובן אפשר לתת מרחק מדויק מהמישור. פקודת Animation תגרום לתנועת המישור כדי שנראה חתך לאורך כל החלק.
