קירות קצרים מ-6 רגל (או 2 מטרים) אינם נחתכים

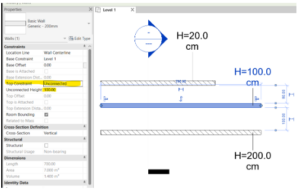

האם שמתם לב שבמקרים מסוימים, קירות נראים לא חתוכים בתצוגות תכנית, למרות שמישור החיתוך עובר דרכם?
זוהי מגבלה של גובה קיר ב-Revit כאשר קירות מוגדרים כUnconnected.

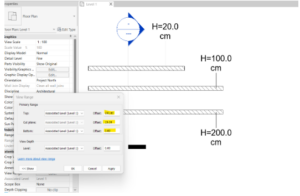

קירות Unconnected, שגובהם פחות מ-2 מטרים, נראים לא חתוכים בתכנית.

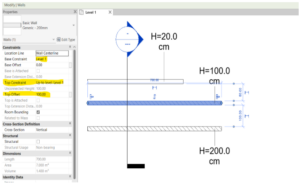

כדי לתקן זאת, הגדר את אותו ערך רמה במאפייני הקיר ב-Top Constrain כמו ב-Base Constrain, והגדר את גובה הקיר ב-Top Offset.

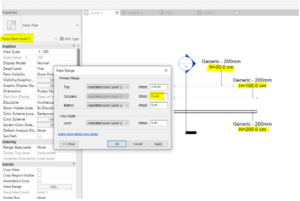

כל הקירות נראים חתוכים גם עם אותן הגדרות ב View Range .
