במקרים רבים אנחנו רוצים למדוד מרחק בין שני גופים שמרוחקים מאד. אין אפשרות להציגם בו זמנית במסך.
איך נעשה זאת?
בדוגמא זו מוצגים 5 קבצים שצורפו ל NAVISWORKS. אחד מהם נמצא רחוק מכל השאר

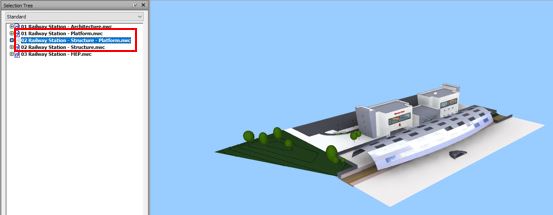

- בשלב ראשון נשים ב HIDE את הקובץ המרוחק ( מסומן )

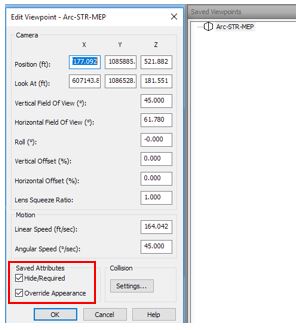

- ניצור VIEWPOINT שבו נשמור על HIDE/REQUIRED

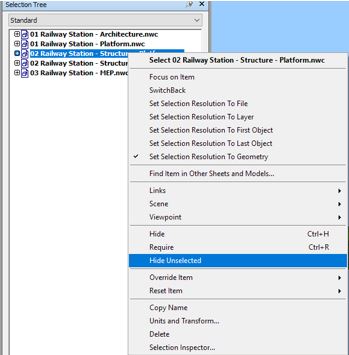

נשנה את התצוגה כך שרק הקובץ המרוחק יוצג ( HIDE UNSELECTED )
נבחר בעץ את הקובץ המרוחק ונבצע ZOOM SELECTED
ניצור VIEWPOINT במצב הזה כפי שעשינו בסעיף 2.
כעת נוכל לגשת ולמדוד ( אם נרצה נוכל גם להעתיק את הקובץ ליעד )

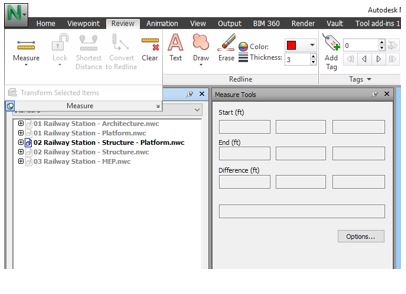

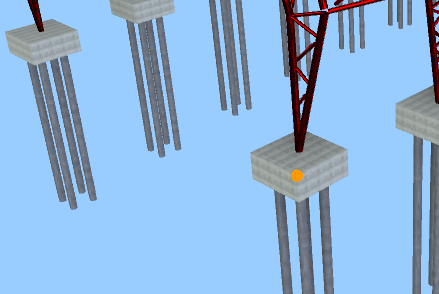

MEASURE POINT TO POINT – ונבחר נקודה
נפעיל את ה-VIEWPOINT הראשון ונבחר את נקודת היעד

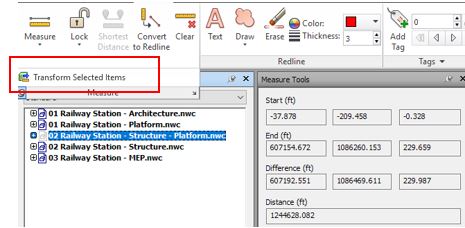

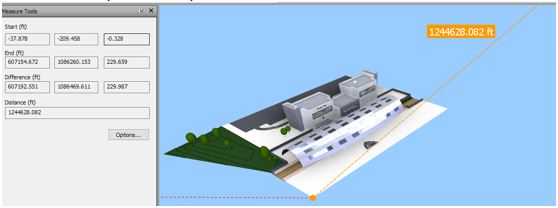

קיבלנו בצורה זו את המרחק. אם נרצה נוכל גם להעתיק את הקובץ הנבחר בעזרת TRANSFORM SELECTED ITEMS
אם העתקנו, נוכל בשלב זה לבצע UNHIDE ALL
