קו צנרת בשיפוע כולל ציוד המונח על הצנרת בשיפוע
כאשר אנחנו צריכים ליצר קו צנרת בשיפוע כולל מחברים\ציוד אינסטלציה, רצוי מאוד לבצע את הצנרת בשיטה שנלמד כאן כדי לקבל תוצאה נקייה ולפי השיפעים שנרצה.
הבעיה שנתקלים במידול צנרת בשיפוע כאשר אנחנו מניחים למשל מחבר Y ורוצים לצאת ממנו עם צנרת או לחבר אליו צנרת בשיפוע, אין אפשרותינו לצאת בשיפוע או להחבר בשיפוע כי המחבר עצמו הוא ישר וללא שיפוע. כדי לסדר מצב זה הפתרון ארוך ומסורבל מפני שצריך לתת שיפוע למחבר ועוד כמה פעולות כדי לקבל את התוצאה הרצויה.
דוגמה לבעיה בהוצאת צנרת בשיפוע מהמחבר עצמו:
פה נלמד איך לבצע קו צנרת בשיפוע עם המחברים בצורה פשוטה וקלה:
קודם כל מייצרים את קו הצנרת בשיפוע של 1.5% לדוגמה.
לאחר מכן נלחץ על פקודת Pipe fitting נרחף מעל הצנרת שנרצה להכניס לשם את המחבר Y ונניח אותו על הצנרת, הרוויט כבר יבצע בעצמו את פיצול הצנרת והכנסת המחבר כך שהשיפוע לא השתבש ונשאר על השיפוע 1.5%.
נתן לסובב את המחבר לכיוון יציאה רצוי
נוכל להוציא צינור מהמחבר Y עצמו בשיפוע כי המחבר Y כבר בשיפוע.
חשוב לזכור שכאשר מוציאים צינור מהמחבר , שיפוע הצנרת חייב להיות זהה לשיפוע של הקו הצנרת כלומר 1.5% לפי הדוגמה שלנו

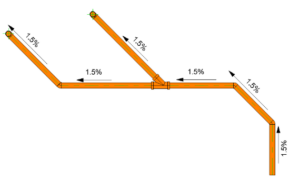

תוצאה סופית:
