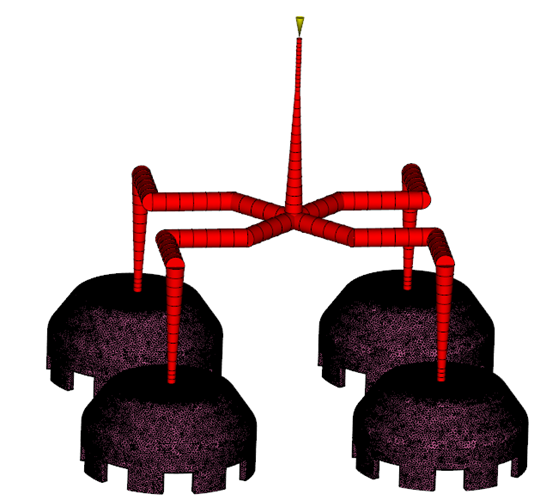

למודלים מסוימים ניתן לקצר את משך זמן האנליזה על ידי שימוש ב-Occurrence number, המטרה היא צמצום כמות האלמנטים. בדרך כלל למודלים סימטריים. למשל אנו צריכים ליצור Cavity של ארבעה חלקים, בנינו את מערכת ה- Runner וקיבלנו את הפרויקט הבא:

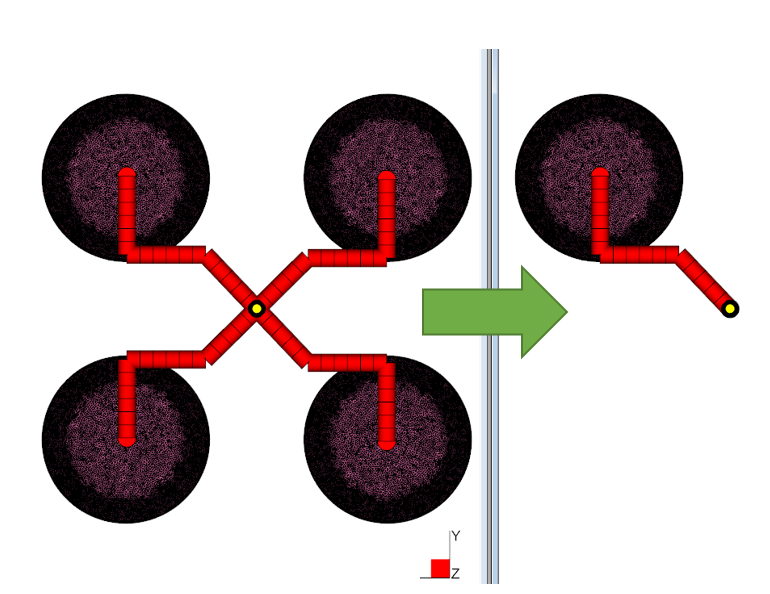

למשל לאנליזה מסוג Fill+Pack קיבלתי תוצאות לאחר שעה ו-27 דקות. בגלל הצורה הסימטרית נוכל למחוק חלק מה- Mesh, ולהשתמש רק במודל אחד וברבע מה-Runner:

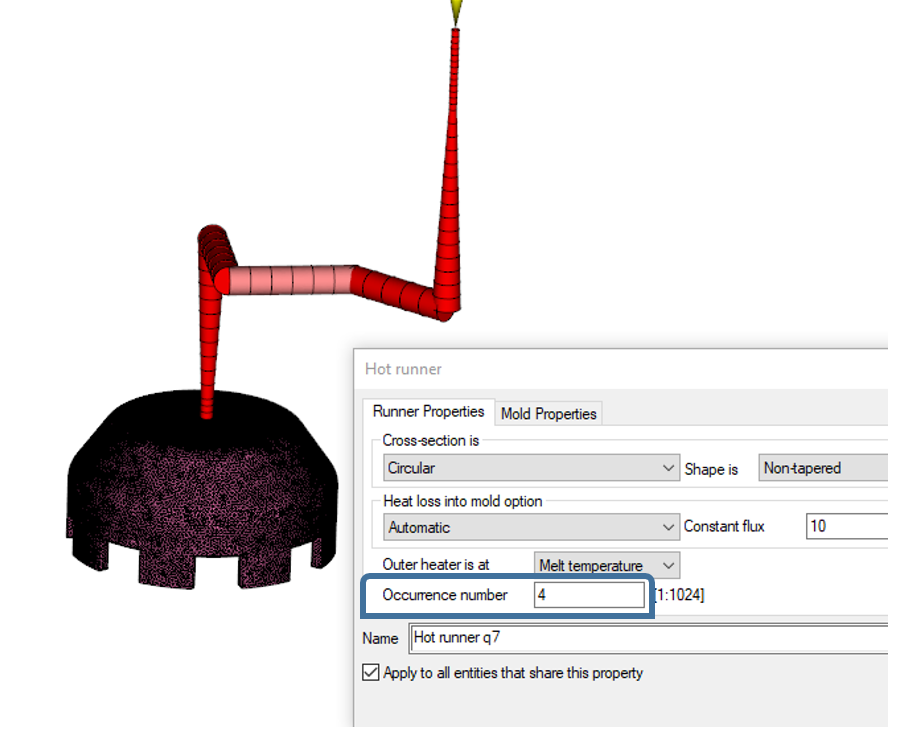

כל אחד מהחלקים שנשארו (מודל, Runner) נשנה את ההגדרה ב- Properties:

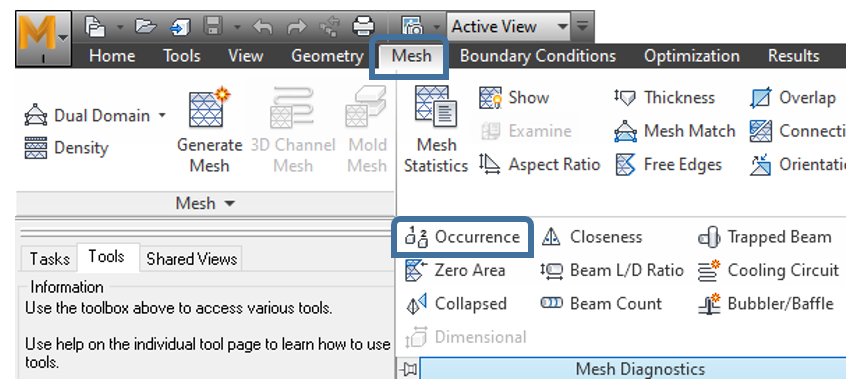

כדי לוודא שאכן לא טעינו בהגדרה, נוכל לבדוק זאת ב Mesh diagnostics – > Occurrence:

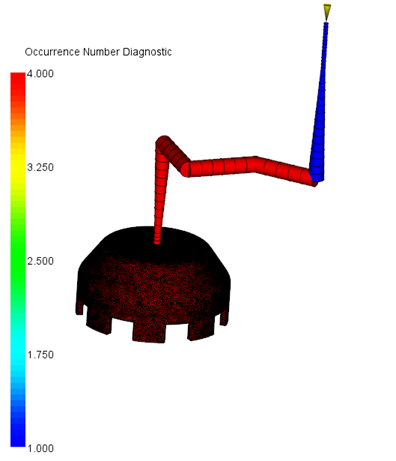

ונקבל:

אם לא היינו משנים ומשאירים את רבע המודל עם Occ. Number השווה לאחד, הרי זה לא היה אותו מודל. לאחר הרצה של אותה סוג אנליזה נקבל את התוצאות, זמן ההרצה התקצר ל-17 דקות. לא ניתן להשתמש באפשרות זו אם האנליזה כוללת Cool או Wrap.

בהצלחה
