פקודת Mirror
פקדות Mirror ברמת ההרכבה, מגרסא 2026 השתדרגה ומתנהגת כמו Pattern. במקום הכנסת הרכיב וסיבובו, הפקודה מייצרת פיצ'ר ב- Browser. השיפור מתבטא בשמירת אילוצים ותנועת חלקי המראה כמו חלקי המקור. אם חלקי המקור שינו את מיקומם גם חלקי המראה יעשו זאת. בעבר לאחר גמר הפקודה, היינו צריכים לבצע אילוצים לחלקי "המראה" או לקבע אותם, אך מעכשיו אין בזה צורך ולכן יותר נוח להשתמש בפקודה. הפקודה נמצאת בלשונית Pannel:

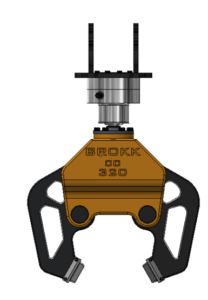

למשל להרכבה הבאה נוסיף את חלקי התפסנית אשר מצד ימין של החלק:

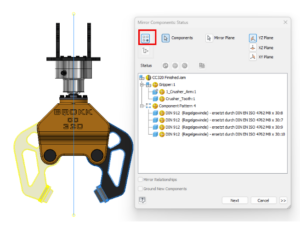

לאחר הפעלת הפקודה נבחר את החלקים הרצויים, למשל התפסנית והברגים. ניתן להשתמש בפקודה בסגנון הישן על ידי בחירת אפשרות Create flat structure:
אך נשתמש באפשרות החדשה, לאחר בחירת המישור לביצוע Mirror נקבל:

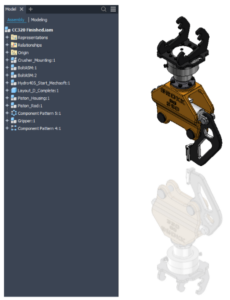

לאחר סיום הפקודה נקבל את הפיצ'ר החדש, אותו נוכל לערוך ( למשל אם נרצה להוסיף עוד חלקים או שינוי המישור ) :

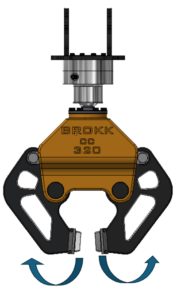

הזזה של הרכיב בצד אחד תגרום להזזת הרכיב השני:
בהצלחה
