אלעד מוסקוביץ' | Senior Manufacturing Technical support Specialist
26.05.26
תוכנת Inventor 2027 שניתנת להורדה מהחשבון באתר Autodesk התחדשה עם פקודת חדשה, פקודה ליצירת קדח מסוג Slot:
הפקודה נמצאת גם ברמת הסקיצה (כבר בגרסאות קודמות):

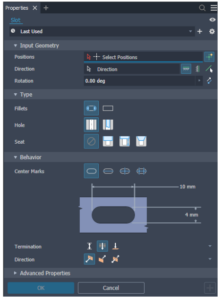

אך לאחר השרטוט, נפעיל את פקודות Extrude ליצירת הקדח. בהפעלת הפיצ'ר החדש נקבל חלון הפקודה:

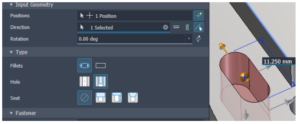

בו ניתן את המידות בלי צורך בסקיצה. תחילה נבחר את המשטח ובהגדרת כיוון נבחר אופקי, אנכי או לפי edge מסוים:
מידות הקדח נקבעות על ידי שתי אפשרויות:
• מידות לקדח רגיל

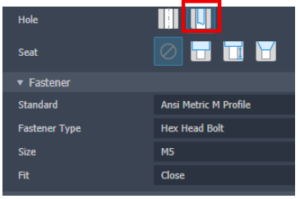

• מידות למעבר בורג, מידת נקבעות כתלות במידות ההברגה

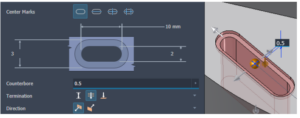

כמו עבור קדח רגיל נגדיר, אם צריך, Seat למשל Counterbore:
ניתן לייצר גם צורה מלבנית, אם בהגדרת Filets נשנה את ההגדרה:
במידה ויצרנו קדח בעזרת פקודת Hole ניתן להמיר ל Slot, לחצן ימני על הפקודה -> Convert
כמו במספר פקודות נוספות, ניתן לשמור הגדרות של מידות שכיחות בעזרת Presets, בחלק העליון של החלון נסמן '+' ונוסיף תיאור המבוקש, כך שבקבצים הבאים נוכל להשתמש באותם הגדרות:
בהצלחה
