ביצוע ניתוחי צל ותאורה

ביצוע ניתוחי צל ותאורה

ב־ Autodesk InfraWorks ניתן לבצע ניתוחי צל ותאורה כחלק מבדיקת השפעת מבנים, גשרים ותשתיות על הסביבה — וכן להפיק סרטוני הדמיה המציגים את תנועת השמש והשפעת ההצללה לאורך זמן.

תהליך עבודה
ישנם מספר פרמטרים שצריך לבצע:

• הגדרת איזור זמן TIME ZONE
• הדלקת נראות של  "sun color" ו- " Show sky ".
• הגדרות של שמש ושמיים Sun and Sky

סדר פעולות

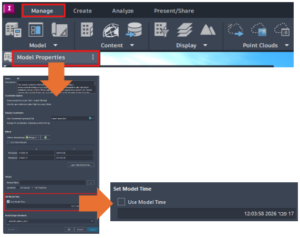

1. הגדרת מיקום וזמן
על ידי הפעלת הפקודה Model Properties בלשונית Manage נוודא שהמודל ממוקם גיאוגרפית נכון והגדרת איזור זמן (ניתן לכיוונן הן לפי הזמן הנוכחי או זמן שאנו קובעים למודל)

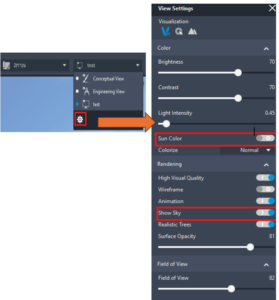

2. VIEW SETTINGS
באופציית View Settings נבחר גלגל שיניים שמציין הגדרות של view setting שבו אנו משתמשים כעת באופציה זו נוודא ש: "sun color" ואת "Show sky"

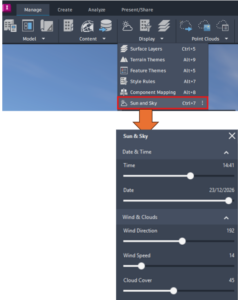

3. Sun and Sky
על מנת להכנס להגדרות שמש ושמיים נבחר בלשונית MANAGE, נרחיב את הפאנל של DISPLAY ונבחר בפקודה Sun and sky

Time
מה השעה של המודל כעת

Date
מה התאריך של המודל המוצג

Wind Direction
כיוון הרוח

Wind Speed
מהירות הרוח

Cloud Cover
כמה עננות בשמיים
