יישום התחברויות מרובות לאוגן עיוור

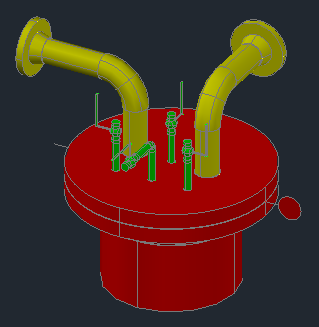

כידוע התכנה מאפשרת להוציא מאוגן עיוור צינור בקוטר קטן יותר במרכז, אך לעיתים נרצה לחבר מספר צינורות, כמו בדוגמה להלן:

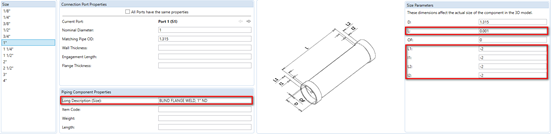

ע”מ לעשות זאת, נגדיר בקטלוג פריט מסוג HALF COUPLING בצורה הבאה:

1.נשנה את שם הפריט.

2.את קצוות הפריט נגדיר כ-PL או BV

3.עבור פרמטר L נגדיר ערך קטן מאוד.

4.ערך “2-” בפרמטרים L1, I1, L2 ו-I2 גורם לאי הופעת כוסות (SOCKETS) בקצוות.

כתוצאה נקבל פריט כמעת ללא עובי שאותו נוכל למקם ע”ג האוגן העיוור:

לאחר מכן נוכל להוציא צינורות רבים במיקומים שונים מהמרכז.

בהצלחה!
