Geometric Pattern

---

Geometric Pattern

תוכנת Autodesk Fusion היא תוכנת CAD לתכנון חלקים והרכבות. במידה ורוצים להתמחות בנושא מסויים ניתן לרכוש תוסף Extension, עבור אפשרות לשימוש בפקודות נוספות הקיימות בתוכנה, כל אחד מהתוספים ניתן לקבל לתקופת ניסיון.
סוגי התוספים העיקרים:
• Simulation – אפשרויות לבצע חישובי חוזק (תדר עצמי , חום ועוד)
• Manufacture – אפשרות להשתמש ב 4, 5 צירים ב CNC
• Design – פקודות מיוחדות בסביבת התכנון

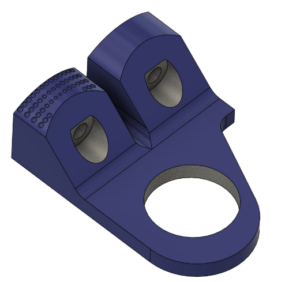

פקדות Geometric Pattern מאפשרת יצירת Pattern על משטח בצורה חכמה יותר המתחשבת בצורת המשטח עצמו. למשל ליצירת החלק הבא:

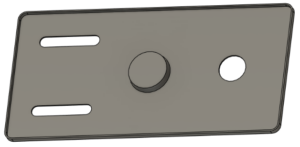

לאחר מידול החלק, לפני יצירת ה -Pattern

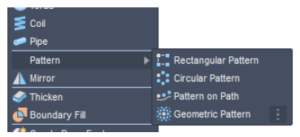

נפעיל את הפקודה ב – Panel הנקרא Create:

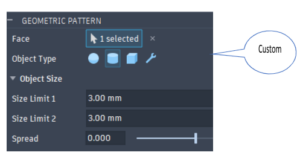

לאחר בחירת ה-Face, נחליט על צורת האוביקט. יש לנו שלוש צורות בסיסיות של כדור, צילינדר ותיבה. באפשרות Custom ניתן לבחור גוף שמידלנו עבור צורה אחרת שאיתה נרצה להשתמש. הגדרת Size limit מאפשרת יצירת גודל שונה של הצורה, במידה והם שווים, הגודל לא ישתנה, אך אם נרצה טווח של מידות האוביקט נגדיר ערכים שונים:

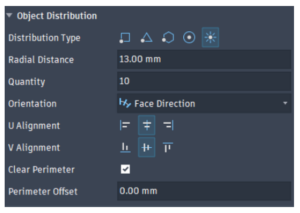

לאחר מכן נגדיר את צורת הפיזור. האפשרויות הם של ריבוע, משולש, משושה, עיגול ורדיאלי. נגדיר מרחק וכמות. במידה ונרצה שהתוצאה לא תהיה על ההיקף נסמן Clear perimeter:

לסיום נגדיר את סוג הפעולה, הוספת חומר או החסרה (כרגע לא ניתן להגדיר קדח עובר, יש לתכנן עובי חומר עבור פעולה זאת).

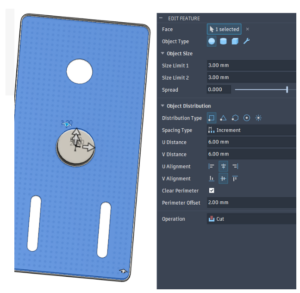

למשל, עבור החלק שלנו נבחר:

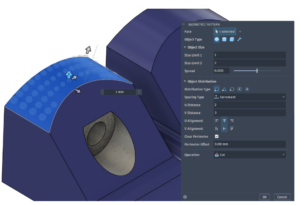

יתרון נוסף שהמשטח הנבחר לא מוכרח להיות שטוח, למשל:

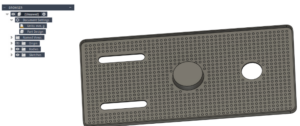

ונקבל



בהצלחה
