הפיכת כלי סניטרי אדריכלי לכלי סניטרי MEP עם קונקטורים לחיבור למערכת מים וביוב
לפעמים אנחנו נתקלים במשפחה סניטרית שאנחנו רוצים להשתמש בפרויקט אך אין לו קונקטורים לחיבור למערכת צנרת מים או צנרת ביוב. האם אפשר להפוך את המצב כך שנוכל לחבר את המערכת הסניטרית לצנרת?
תשובה: כן , זה אפשרי.
שלב א'
השלב הראשון הוא להיכנס לעריכת האלמנט, אנחנו נשתמש בדוגמה של הוספת קונקטורים לאסלה. נשמור את הקובץ בשם אחר לדוגמה "אסלה MEP" כך שיהיה לנו משפחה נוספת של אסלה. שינוי משטח העבודה על הפאה שעליה אנחנו רוצים להוסיף את הקונקטורים.
שלב ב'
יצירת שני משטחים עגולים כדי למקם את הקונקטורים במקומות המדוייקים שמהם נרצה להוציא/לחבר צנרת. נמדל את שניי המשטחים בעזרת פקודת Extrusion

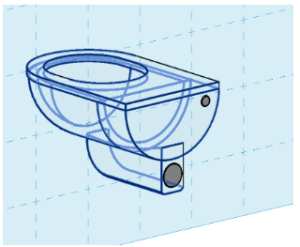

תוצאה שאמורה להתקבל:

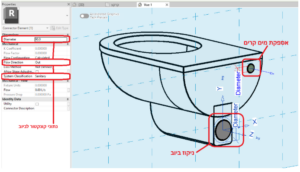

הוספת הקונקטורים: קונקטור לאספקת מים בקוטר 20 מ"מ וקונקטור לניקוז ביוב
בקוטר 90 מ"מ בעזרת פקודת Pip Connectors

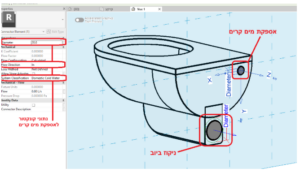

סידור הקונקטורים בהגדרות עם הנתונים המתאימות בהתאם למה שמופיע כאן
שלב ג'

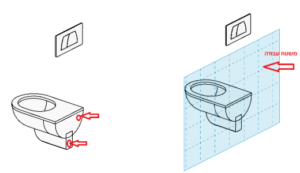

הכנסת האסלה עם הקונקטורים לתוך הפרויקט והצמדה לקיר. הוצאת צנרת מהקונקטורים וחיבור למערכת צנרת וסיימנו.
