תוכנת Autodesk Fusion היא תוכנת CAD לתכנון חלקים והרכבות. השתמשו ב־Configurations כדי לשלוט בווריאציות שונות של התכנון

Configurations ב־ Fusion 360 מאפשרים ליצור מספר וריאציות של אותו תכנון בתוך קובץ אחד. במקום ליצור קבצים נפרדים עבור מידות, חומרים או אפשרויות ייצור שונות, ניתן לשלוט בווריאציות באמצעות פרמטרים של Configuration.

לדוגמה, Configuration אחד יכול לייצג תושבת באורך 100 מ״מ, בעוד Configuration אחר יייצג אותה תושבת באורך 150 מ״מ, תוך שימוש באותו תכנון בסיסי. לפני יצירת Configuration, הגדירו אילו פרמטרים צריכים להשתנות בין הגרסאות – למשל מידות, Patterns, מצבי Suppression או מאפייני רכיבים. מומלץ לשמור על מספר מצומצם וממוקד של פרמטרים הניתנים לשינוי, כדי להקל על תחזוקת התכנון.



למה להשתמש ב־Configurations?

• הפחתת מספר קבצי התכנון הנפרדים.
• מעבר מהיר בין גרסאות שונות של המוצר.
• שמירה על תכנון Master יחיד.
• הקלה על ביצוע וניהול שינויים בתכנון.

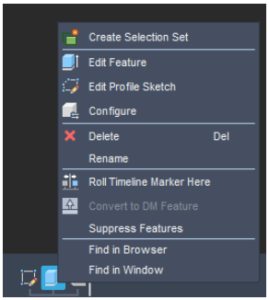

השתמשו בשמות משמעותיים עבור ה־Configurations, כגון  Small, Medium ו־Large, במקום שמות כלליים כמו Config1, Config2 וכו׳. Configuration Rule מאפשר להגדיר לוגיקה בין פרמטרים ואפשרויות שונות בתוך ה־Configuration Table. במקום לבדוק באופן ידני שכל Configuration תקינה, Fusion יכול לאכוף את חוקי התכנון באופן אוטומטי. ה־Rule  אינו רק "בודק" את המודל. Fusion יכול לאכוף את החוק בזמן העבודה. כאשר משתמש משנה  Configuration, הערכים מתעדכנים כדי לעמוד בכללים שהוגדרו. במקרה של ערך שאינו חוקי, Fusion  יכול לסמן את ההפרה ואף להחזיר את הערך למצב תקין. כדי לבחור פרמטרים לקוניפוגרציות, נבחר את הסקיצה או הפיצ'ר ולאחר לחצן ימני בעכבר נבחר Configure:

Configurations יכולות לשלוט במגוון מאפיינים של המודל, כגון:
• מידות ו־Parameters
• Features
• Suppression של  Features
• חומר
• צבע ומראה
• מספר חורים
• גודל ועובי
• רכיבים בהרכבה
• אפשרויות שונות של המוצר

המשמעות היא ש־Configuration אינה רק שינוי של מידה – היא יכולה להגדיר וריאציה שלמה של המוצר. לפני שמתחילים ליצור Configurations, מומלץ להחליט:

מה הם הפרמטרים שמשתנים?
מה הם ה־Features שמשתנים?
אילו שילובים אפשריים?
ואילו שילובים אינם חוקיים?

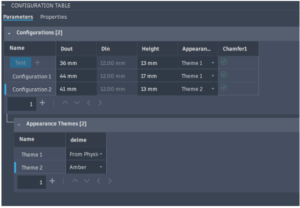

לאחר בחירת הפרמטר המתאים הוא התווסף בחלקו העליון של הטבלה. נלחץ על סימן ה"+" כדי להוסיף עוד קונפיגורציות, לכל אחד נשנה את הערכים המתאימים. עבור שינוי חומר גלם או צבע נוסיף Theme.

לאחר יצירת הטבלה, נפעיל את הפקודה וניצור Rule .Rule הוא למעשה "חוק תכנון" שמגדיר כיצד המודל צריך להתנהג כאשר משתמשים ב־Configurations שונות. במקום שהמתכנן יצטרך לזכור בעצמו את כל הקשרים והמגבלות בין הפרמטרים, ה־Rule מגדיר את ההיגיון הזה ומיישם אותו באופן אוטומטי. לדוגמה, אם קיימת דרישה הנדסית ש־כאשר אורך החלק גדול מ־500 mm יש להשתמש ב־4 חורי חיבור במקום 2, ניתן להגדיר זאת באמצעות Rule:

IF Length > 500 mm
THEN Number_of_Holes = 4

המשמעות היא שה־Rule אינו מייצג מידה אחת, אלא את  Design Intent – כלומר, את ההיגיון ההנדסי שעומד מאחורי המודל. פקודת IF היא אחד הכלים המרכזיים ביצירת Rule, והיא מאפשרת למודל לקבל החלטה בהתאם לתנאי שהוגדר מראש. כאשר אתם יוצרים Rule, נסו לנסח אותו קודם במשפט פשוט:

אם קורה X, אני רוצה שיקרה Y

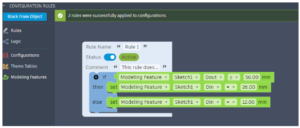

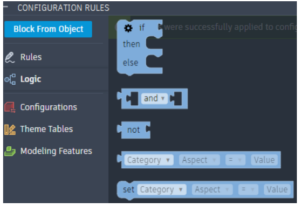

לאחר כתיבת ה – Rule יווצר לנו האפשרות של שינוי המודל, למשל אם ערך הקוטר גדול מ 56 אז מידה אחרת, הקוטר הפנימי, תהיה 26 מ"מ, אחרת תהיה 12 מ"מ:



לסיכום: Configuration Rules הוא חידוש משמעותי ב־ Fusion שהוצג ב־2026, והוא זמין במסגרת Fusion for Design  או Fusion Design Extension. הוא נועד במיוחד למוצרים עם מספר גדול של וריאציות, שבהם שילובים מסוימים אינם תקינים או אינם ניתנים לייצור.
