מודלים תלת-ממדיים הפכו לכלי מרכזי בתעשיית האדריכלות, ההנדסה והבנייה (AEC), ומאפשרים יצירת ייצוגים דיגיטליים מדויקים של מבנים וסביבות. כלים כמו רוויט ואוטוקאד מאפשרים למקצוענים ליצור מודלים תלת-ממדיים עשירים בפרטים, המשלבים נתונים גאומטריים, חומרים, מיקומים גיאוגרפיים ולעיתים גם ממדי זמן (4D) ועלות (5D). מודלים אלו תומכים בשיתוף פעולה בזמן אמת, מזהים קונפליקטים בעיצוב ומייעלים את תהליכי העבודה, מה שמוביל לתכנון מדויק יותר, הפחתת טעויות והשלמת פרויקטים בזמן ובתקציב.
במדריך זה נלמד כיצד לבצע שינויים בתעלות במודלים תלת-ממדיים, תוך שמירה על חיבורים תקינים והתאמה לתקרה. השלבים כוללים ניתוק התעלה הקיימת, שינוי גודלה, הצמדתה לתקרה וחיבור מחדש לנקודות הקצה. התהליך מאפשר התאמה מהירה ויעילה של תעלות במודלים, תוך שמירה על תיאום בין הרכיבים.
ישנם מקרים שאנחנו ממדלים תעלות וברגע שאנחנו משנים את גודל התעלה החיבור שנוצר לא טוב לנו כי התעלה השתנתה אך לא נצמדה לתקרה כמו שאר התעלות. כיצד פותרים מצב זה, כאשר אנחנו רוצים להמשיך עם תעלה צמודה אך הגודל משתנה?

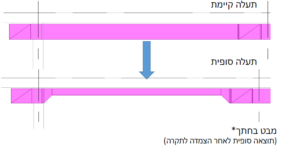

שלב א':
ניתוק התעלה הקיימת מהחיבורים ושינוי גודל התעלה.
שלב ב':
הצמדת התעלה לתקרה
שלב ג':
גרירת נקודות התעלה משני הכיוונים לחיבור מחדש והתוכנה כבר תתאם לנו את חיבורים המתאימים וישמור על התעלה צמודה תקרה.
