תכנת Civil 3D הינה בין היתר תוכנה לתכנון תשתיות רטובות.
בטיפ זה נתמקד בשדרוג יכולות תכנון תשתיות ניקוז בגרסת Civil3D 2026.
בגרסאות עבר היו מתכננים רשת/ות ניקוז בלי קישורית בין אלמנטים וניהול מידע חכם. מעתה בנוסף על שדרוג יכולות תלת מימד, משודרגים קישוריות בין אלמנטים וניהול המידע במודל ה BIM. במסגרת החידוש נוספו Civil Object כדוגמת: אגני ניקוז (Pond), אגן היקוות (Catchment) ,תעלות ((Channel חישובי ספיקות וכו'.
שלבי תהליך (דוגמא):

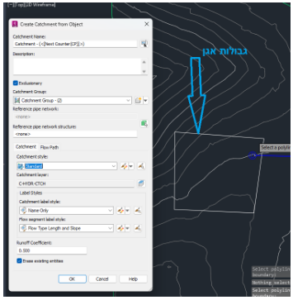

• הגדרת Catchment (אזור השפעה/אגן ניקוז):
יש לבחור את אזור ההשפעה על הפרויקט (מומלץ לשרטט פוליליין או לבחור את גבולות הפרויקט):
• יצירת אגן ניקוז (Pond)- ניתם לבחור בהתאם לנוחות:

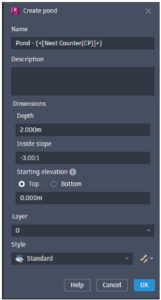

בחלון הבא ניתן להגדיר שיפוי אגן ועומק:
• כעת נוצר אגן עם אפשרות לחבר בהמשך אלמנטים בהתאם:

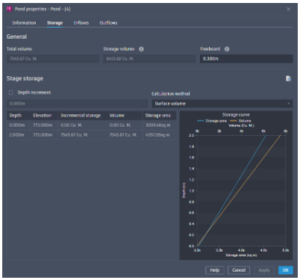

נתוני נפח כללים, גובה מקסימלי מותר לגובה מים Freeboard:

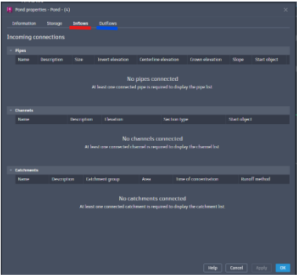

• הצגת חיבוריות צנרות וספיקות בהתאם (יציאות וכניסות):
• כעת נוסיף צינור ניקוז נכנס (לצורך הדוגמה חיברנו צינור בקוטר 1.5 מ'):
• באותו חלון שהוצג קודם נוכל לראות את הצינור שנוסף:

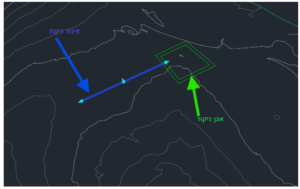

• לצורך הרכבת הדוגמה נוסיף תעלה לצורך העשרת הדוגמה:

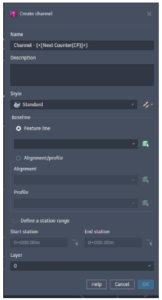

לשם הפונקציה נדרש להגדיר Feature line Or Alignment:
• לאחר היווצרות התעלה יש להגדיר חיבוריות בהתאם:

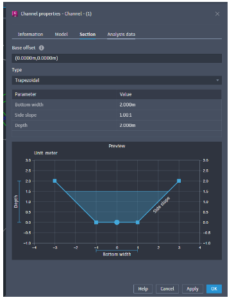

• בנוסף ניתן לשנות רוחב תעלה בחלונית Section

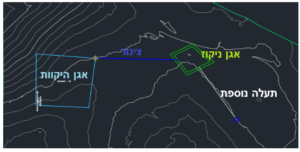

תוצאה:

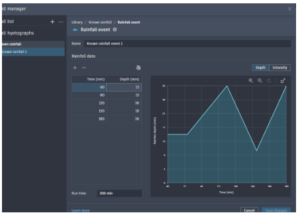

שלב אחרון הינו הכנסת אירוע גשם (ניתן להגדיר בתוכנה או באקסל ולטעון לתוכנה)
הרצת אירוע גשם לבדיקת אירוע הצפה:
סיכום:
המסמך סוקר את יכולות תכנון הניקוז המשופרות ב-Civil 3D 2026 המדגישות מעבר מתכנון רשתות מנותקות למערכת ניקוז מקושרת המשדרגות את יכולות ניהול המידע החכם ועבודה בBIM. מוצגים שלבי העבודה המרכזיים: הגדרת שטחי היקוות, יצירת אגני ניקוז, חיבור צנרות ותעלות, והגדרת פרמטרים הידראוליים, ומדגים ייעול משמעותי של תכנון, ניתוח ובקרה הנדסית.
צילום פלט בדיקה:
