כולם מדברים על תמיכות לחלק. אבל מי תומך בתמיכות? זה התפקיד של ה-Base Plate ב-Netfabb. נראה כיצד תוכנת NETFABB ניתן להוסיף תמיכת "בסיס" לחלק . Base Plate הוא לוח בסיס שנוצר מ"הצל" של החלק על משטח ההדפסה. הוא יוצר חיבור יציב בין התמיכות של החלק לבין פלטפורמת ההדפסה. זה עוזר להחזיק את החלק במקומו בזמן ההדפסה, ואחר כך גם מקל על הפרדתו מהפלטפורמה בלי לפגוע בחלק. הנתונים החשובים שיש להגדיר:
• Baseplate Height: גובה הלוח, כלומר העובי שלו.
• Baseplate Type: לוח מלא (Solid), או רשת בדוגמת משושים (Hexagonal) או מלבנים (Rectangular). רשת חוסכת חומר וזמן, ולוח מלא נותן אחיזה חזקה יותר.
טיפים חשובים
• בדקו את Mesh לפני כן. שגיאות ב- Mesh יכולות לגרום לכשל ביצירת הלוח, ו-Netfabb בודק את החלק לפני היצירה. חיתוכים עצמיים (self-intersections) הם הבעיה הנפוצה ביותר. תקנו את החלק קודם.
• שימו לב לייצוא. כברירת מחדל הלוח נוצר כרכיב פרמטרי. כדי לשמור אותו בהעברה בין חדרי בנייה או בייצוא לפורמטים אחרים, ייתכן שתצטרכו ליצור אותו מחדש כחלק רגיל (לא פרמטרי).
• שינוי בחלק אחד מחשב מחדש את כל הלוח כשהוא פרמטרי, אז כדאי לסיים את מיקום החלקים לפני יצירתו.
• זמינות. עורך התמיכות זמין במנויי Premium ומעלה. בדקו מה כלול במנוי שלכם.
חידוש ב-Netfabb 2027
קומבינציה חדשה של פרמטרים ב-Base plate supports יוצרת רשת דלילה של שרשורים (sprues) בין "איים" מבודדים של קליפות החלק.
למה זה שימושי?
• משלים תמיכות צל ותמיכות איים. עד עכשיו לוח בסיס כיסה בעיקר את אזור הצל של החלק. עכשיו אפשר גם לחבר בין איים נפרדים שלא מחוברים ביניהם.
• מקל על ההסרה. הרשת דלילה, ולכן היא קלה יותר לניתוק ושומרת על פחות חומר.
• מתאים לחלקים עם כמה איים נפרדים באותה שכבה, שבהם כל אי נשען על תמיכה משלו.
הפקודה נמצאת במספר מקומות, אפשרות הראשונה:

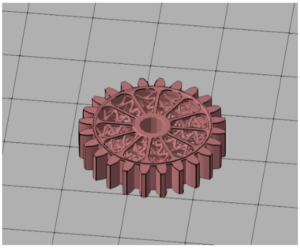

למשל לחלק הבא, נפעיל את הפקודה:

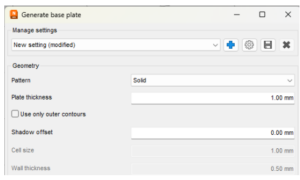

בהגדרות, נבחר את ה-Pattern האם נרצה Solid ,Squares או honeycomb ואת גובה הבסיס:

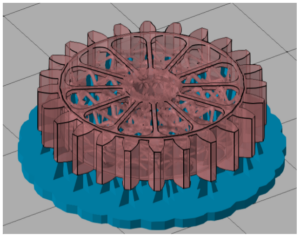

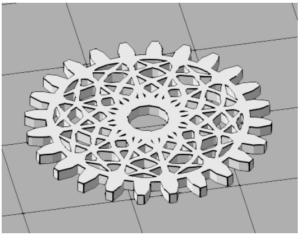

בנוסף אפשר לקבל תוצאה גדולה יותר מה"צל" עצמו על ידי הגדרת Shadow Offset . לבסוף נקבל :

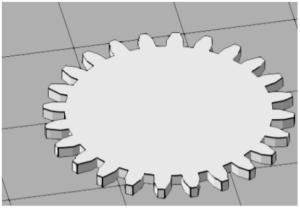

אם נבחר את האפשרות של Use only outer contours נקבל:
אפשרות נוספת להפעלת הפקודה היא על ידי Generate Support אשר בלשונית Home

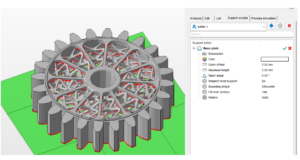

ניתן לקבל תוצאה דומה בעזרת ה- scripts. למשל נבחר:
נגדיר את ההגדרות הרצויות:

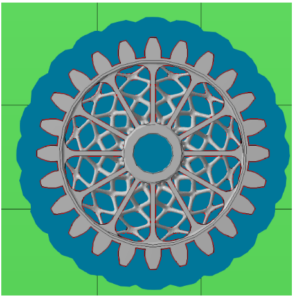

ונקבל:

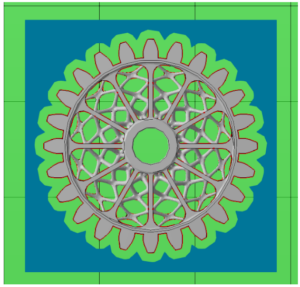

בפקודה זו, יש לנו יותר הגדרות, למשל ניתן לבחור את האפשרות של Invert כדי לקבל
לסיום, נוסיף עוד סוג של תמיכות ל- Script כדי לקבל את התוצאה הרצויה, למשל Additive lattice bar ונקבל:
לסיכום: Base Plate = הדפסה יציבה יותר, הפרדה בטוחה יותר מהפלטפורמה. שתי דקות הגדרה שחוסכות הרבה כאב ראש. נסו את הקומבינציה החדשה יחד עם תמיכות צל או איים, והשוו את הקלות של הסרת התמיכות מול לוח מלא
בהצלחה
