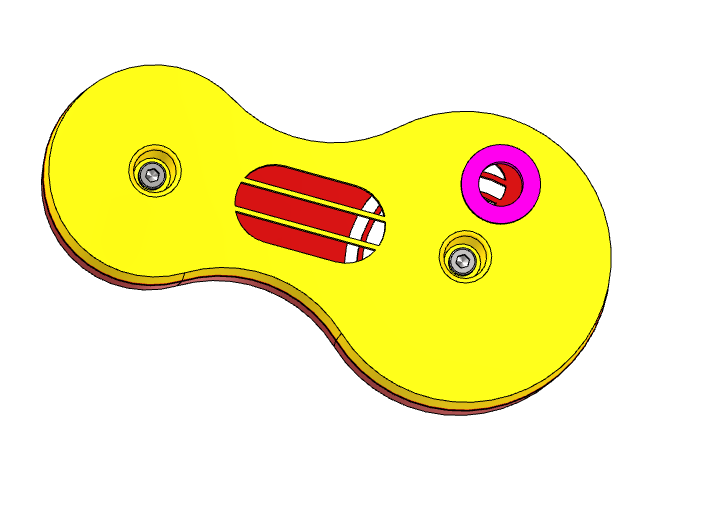

תוכנת Moldflow insight מסוגלת לבצע סימולציה גם על קבצי הרכבה. היתרון באפשרות הזו, שלא נצטרך לעשות המרה של הקובץ, או יצירת קובץ נוסף למודל אותו רוצים לבדוק. למשל ההרכבה הבאה:

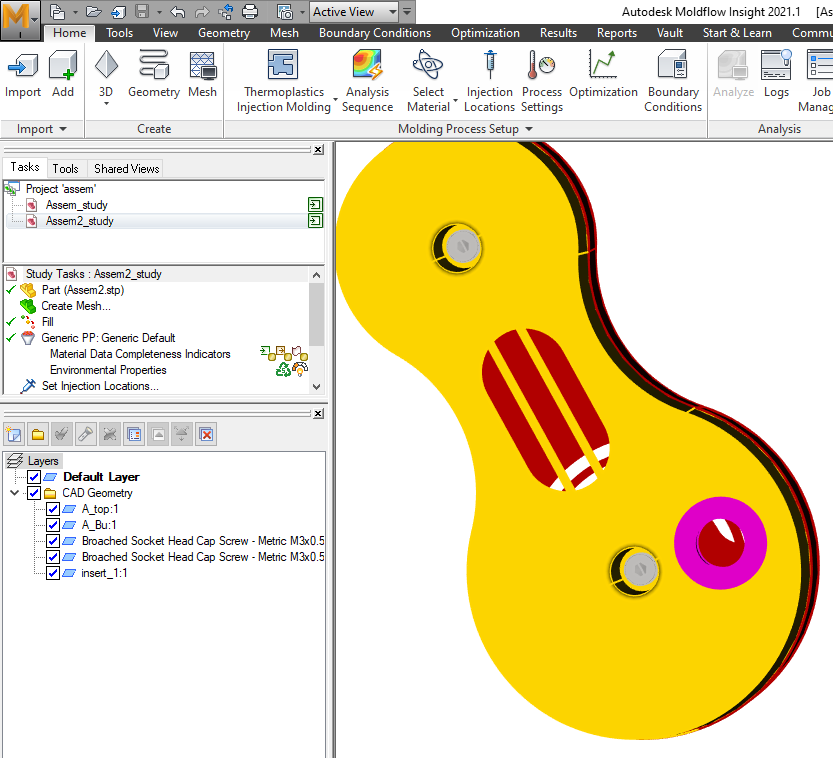

בהכנסת קובץ הרכבה נבחר כרגיל את סוג ה-Mesh. בתוכנה כל חלק יקבל שכבה משלו

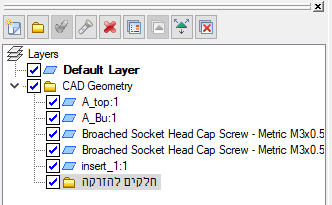

במקרה שלנו, אין צורך לבצע סימולציה לשני הברגים. כדי להפריד ולזהות בין החלקים שצריכים להשתתף באנליזה לבין אלה שלא, נוכל לייצר תיקייה חדשה, למשל חלקים להזרקה, לחיצה על Cad Geometry -> New folder

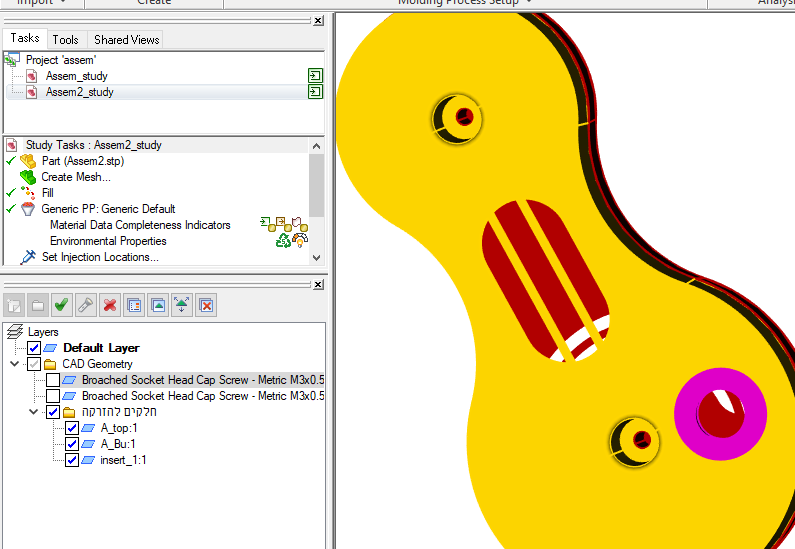

נכניס את החלקים הרצויים לתיקייה (על ידי גרירה), ונבטל את הסימון לחלקים עליהם אין צורך לבצע אנליזה

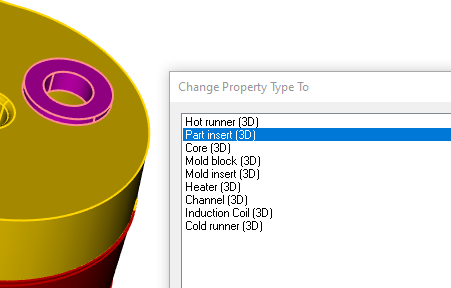

ניתן לבחור חלק מסוים ולהגדירו כ – Insert, לחצן ימני עליו -> Change property type
לאחר ביצוע Mesh ייווצר לכל חלק שכבה משלו, נגדיר את הגדרות התהליך (Process setting), נקודות הזרקה וכדומה ונוכל להתחיל בחישוב.
בהצלחה
