רשימות צנרת

---

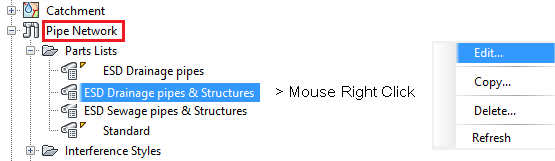

מתוך Settings תחת Part List Pipe Network >  בחר ברשימת הצנרות/שוחות לעריכה

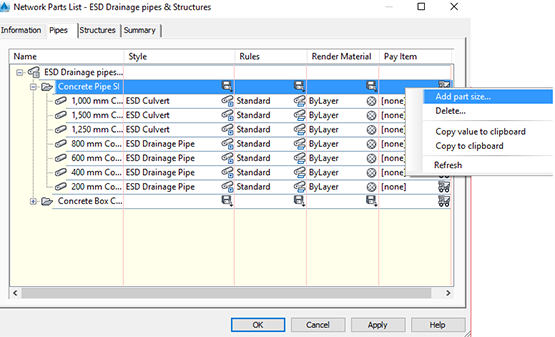

מתוך רשימת משפחות הצנרת/שוחות בחר באחת ופתח את סימן (+) לחיצה על כפתור ימני של העכבר ובחירה ב …Add part size

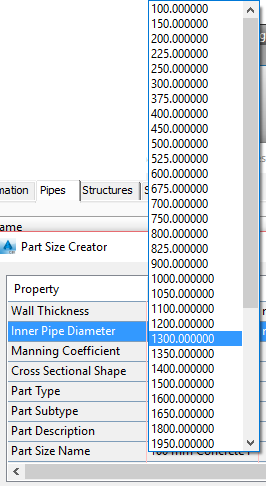

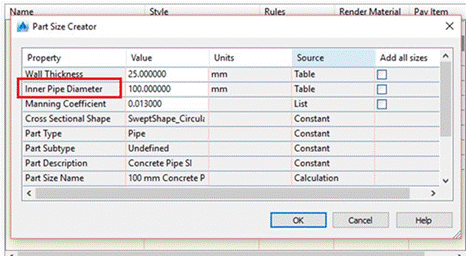

התוכנה תפתח תיבת נתונים חדשה ובה ניתן להוסיף צנרת/שוחה על פי מידות מתוך תפריט כלהלן:

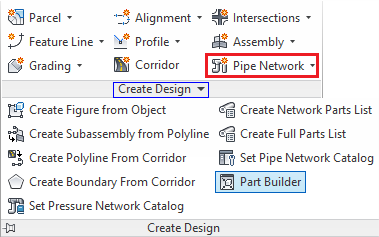

במקרה והמידות הרצויות אינן נמצאות בתפריט, יש להוסיף אותן בעזרת פקודת Part Builder

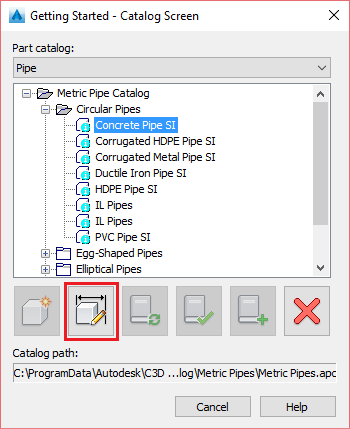

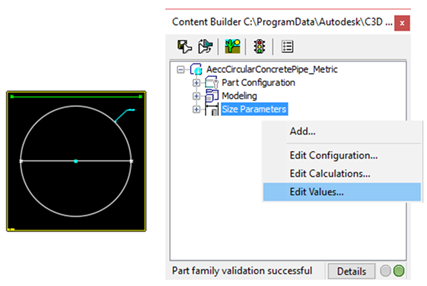

מתוך רשימת “משפחות” הצנרת/שוחות יש לבחור באחת וללחץ על ה Icon המתאים (מסומן באדום).

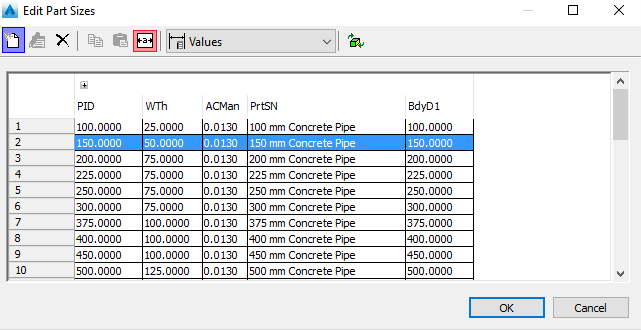

1. לחץ על הכפתור Autosize column text המסומן באדום על מנת להרחיב את העמודות.
2. בחר בשורה כלשהי בטבלה לחץ על כפתור ה New מסומן בכחול.
3. השורה שנבחרה תתווסף לסוף הטבלה.
4. רד לסוף הטבלה וערוך את השורה שנוספה בהתאם לדרישות.

 5. שמור את השינוי על ידי לחיצה על כפתור ה Save.

 6. אין לשמור את השרטוט עצמו, צא ממנו ללא שמירה.



בהצלחה,

איתן.
