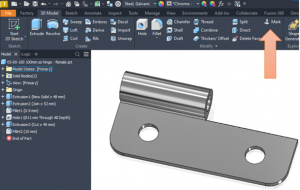

לתוכנת Inventor גרסת 2023 התווספה פקודה חדשה: Mark. הפקודה מיועדת ליצירת סימונים לחיתוך בלייזר. הפקודה ממירה טקסט לאובייקט (קווים) עבור חיתוך בלייזר, למשל לחלק הבא:

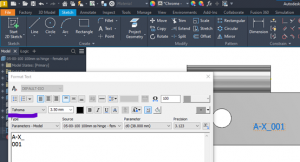

נייצר סקיצה עם הכיתוב המתאים, בסקיצה נפעיל פקודת Text, נבחר פונט מתאים ונמקם על גבי המישור:

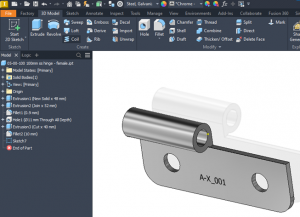

התוצאה היא תוספת סקיצה המכילה טקסט:

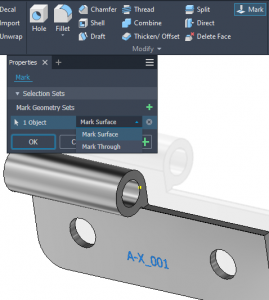

בעבר, היינו יכולים להשתמש עם הטקסט בעזרת פקודת Extrude או Emboss. שתי הפקודות הללו מוסיפות עוד משטחים בקובץ, בפקודה החדשה אנו חוסכים את התוספות הללו. נשתמש ב Mark, בהפעלת הפקודה נבחר את הטקסט ויהיו לנו שתי אפשרויות:
Mark surface – רק על המשטח הנבחר
Mark through – שני צדדי ה”פח”

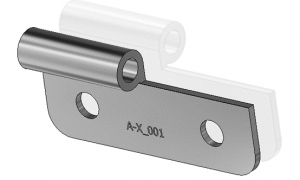

ונקבל את התוצאה:

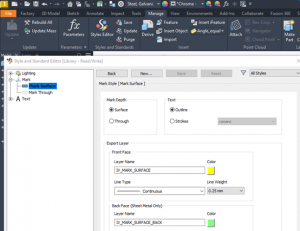

את ההגדרות של הפקודה ניתן להגדיר Manage -> Style Editor -> Mark.
למשל כאשר מייצאים חלקי Sheet Metal אנו יכולים לקבוע את שם השכבה וסוג הקו שיווצר:

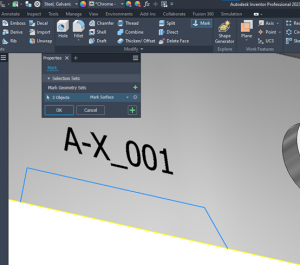

ניתן לבחור גם אובייקטים (לא רק טקסט) כמו קו עבור שימוש בפקודה
