שלום לקהל הקוראים,
במידה וקיבלתם בלוקים עם אטריביוטים ואתם מעוניינים לפוצץ את הבלוקים מצד אחד ומצד שני לשמור על הטקסטים שכתובים באטריביוטים
תוכלו להשתמש בכלי שנמצא בתפריט Express Tools:
Express Tools >>> Blocks >>> Explode Attributes
לאחר הפעלת הפקודה יש לסמן את הבלוקים שאתם מעוניינים לפוצץ.
התוצאה שתתקבל היא שהגיאומטריות ניתנות לעריכה וטקסטים שנמצאו באטריביוטים נמצאים כעט בטקסטים הניתנים לעריכה.
יש לשים לב כי הפקודה מזהה טקסטים גם בתוך אטריביוטים המוגדרים כמוסתרים וגם את המידע שנמצא בתוכם היא תמיר לטקסטים.

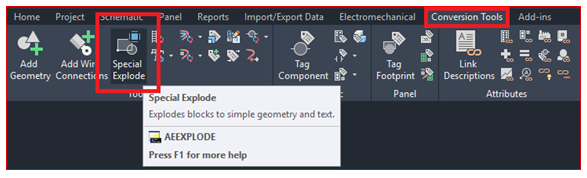

ובכן, מי שאינו מעוניין להשתמש בטקסטים המוסתרים יכול פשוט להשתמש בפקודה שנמצא באוטוקאד אלקטריקל הנמצאת בלשונית
Conversion Tools הנקראת Special Explode.
הפקודה מפוצצת את הבלוקים ומוציאה את הטקסטים הכתובים בתוך האטריביוטים המוצגים בלבד!
זאת אומרת שהטקסטים המוסתרים בבלוק לא יוצגו וכך תיחסך מכם פקודת מחיקה לטקסטים הנסתרים.
להתראות בטיפ הבא!
שאלות נפוצות על פיצוץ בלוקים (Special Explode) ב-AutoCAD
מה קורה למאפיינים (Attributes) של בלוק בזמן פקודת Explode רגילה?
בשימוש בפקודת Explode רגילה, כל המידע שהוזן בתוך ה-Attributes (כמו מספר דלת, שם יועץ או גובה) הולך לאיבוד והופך חזרה לשם המשתנה המקורי (Tag). כדי לפרק בלוק ועדיין לשמור על הערכים הטקסטואליים שכתבתם, יש להשתמש בפקודת BURST (מתוך Express Tools). פקודה זו "מפוצצת" את הבלוק אך הופכת את ה-Attributes לטקסט פשוט (Text) עם התוכן המקורי.
מדוע לפעמים לא ניתן לפרק בלוק באוטוקאד באמצעות פקודת Explode?
ישנן שתי סיבות נפוצות לכך שבלוק "מסרב" להתפרק:
- הגדרת הבלוק: בעת יצירת הבלוק, ייתכן שבוטלה האופציה Allow Exploding. כדי לתקן זאת, יש להיכנס ל-Block Editor, ובפאנל ה-Properties (תחת Block) לשנות את הערך ל-Yes.
- בלוקים מסוג MInsert: בלוקים שהוכנסו כאריי (Array) מובנה אינם ניתנים לפירוק רגיל ודורשים טיפול מיוחד או הגדרה מחדש כבלוקים בודדים.
מהו ההבדל בין פקודת Explode לבין פקודת XPLODE המורחבת?
פקודת XPLODE (עם ה-X בהתחלה) היא גרסה מתקדמת המאפשרת שליטה על מאפייני האובייקטים ברגע הפירוק. בניגוד לפירוק רגיל שבו האובייקטים חוזרים לשכבת המקור שלהם, ב-XPLODE ניתן להחליט מראש שכל האלמנטים שיתפרקו יקבלו צבע מסוים, יעברו לשכבה ספציפית או יקבלו סוג קו אחיד, מבלי לעשות זאת ידנית לאחר מכן.
האם מומלץ לפרק בלוקים דינמיים (Dynamic Blocks)?
פירוק בלוק דינמי גורם לאובדן מיידי של כל ה-"חוכמה" שלו: הפרמטרים, נקודות האחיזה (Grips) והמצבים המשתנים (Visibility States) נמחקים, והבלוק הופך לאוסף של קווים וצורות פשוטות. מומלץ לבצע זאת רק אם יש צורך גרפי ספציפי שאינו ניתן להשגה בתוך עורך הבלוקים, ותמיד כדאי לשמור עותק של הבלוק המקורי בצד.
איך פירוק בלוקים משפיע על ניקיון וביצועי השרטוט?
פירוק מאסיבי של בלוקים ("פיצוץ" גורף) עלול להפוך שרטוט מסודר לכבד וקשה לניהול. במקום אובייקט אחד (Block Reference), התוכנה צריכה כעת לחשב מאות קווים נפרדים. בנוסף, זה יוצר עומס בתיבת השכבות וה-Line Types. לכן, הטיפ המקצועי הוא להשתמש בפירוק רק כשאין ברירה, ולהקפיד לבצע פקודת PURGE לאחר מכן כדי לנקות את הגדרות הבלוקים הריקות מהזיכרון של הקובץ.
