בעיות שונות באוטוקד נגרמות כתוצאה משימוש בתוכנות או אפליקציות חיצוניות. האוטוקד מזהה רכיבים שאינו צריך ושעלולים להיות בעייתיים.
בשל כך, יש לתקן קבצים ולנקות אותם. להלן מספר פעולות שעשויות לעזור:
(מומלץ לנקות כל קובץ בנפרד).
פעולות הניקוי
- Purge– (מינוס)
R
(יישומים רשומים- regapps)
NO
להיכנס לפקודה שוב, ולבחור O
- Purgeטיהור השרטוט מאובייקטים שאינם בשימוש (בלוקים,שכבות וכו')

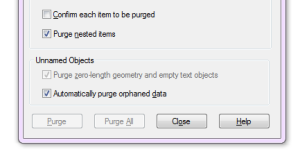

יש לסמן את ההגדרות הבאות:
. Audit בדיקה ותיקון שגיאות בקובץ
Y
במידה והקובץ לא נפתח כלל:
- Recover שיקום

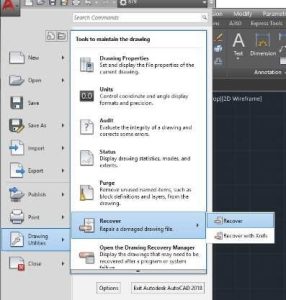

יש להיכנס לפקודה מכאן:
במידה והפעולות הנ"ל לא פתרו את הבעיה, יש לנסות את הפעולות הבאות:
- Overkill מחיקת כפילויות של אובייקטים
All
- (AECTOACAD(-EXPORTTOAUTOCADייצוא השרטוט לקובץ אוטוקד
B
N
הייצוא לקובץ אוטוקאד יוצר שרטוט ללא אובייקטים מסוג AEC שנוצרו בגרסאות שונות של אוטוקאד. לאחר ביצוע פעולת הייצוא, יש לסגור את השרטוט הפעיל ולגשת לתיקייה בה הוא נמצא. יש להחליף את הקובץ המקורי בקובץ החדש עם קידומת- ACAD שנוצר בתיקייה.

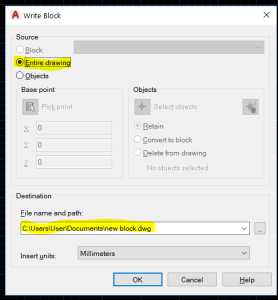

- Wblockשומר את כל הגדרות הקובץ, כולל xref. הקובץ נשמר כפי שהיה קודם. מומלץ לאוטוקד, לא מומלץ ל-Civil.
8. SCALELISTEDIT מאפשרת לנהל את קנה המידה המוגדר בשרטוט.
יש לבחור את כל רשימת קנה המידה, וללחוץ על Delete
שאלות נפוצות על ניקוי ותחזוקת קבצים ב-AutoCAD
מה ההבדל בין פקודת Purge לבין פקודת Audit, ומתי כדאי להשתמש בכל אחת?
פקודת Purge נועדה לניקוי "קוסמטי". היא מסירה מהקובץ הגדרות שאינן בשימוש, כמו שכבות ריקות, סגנונות טקסט לא משומשים ובלוקים שנמחקו אך עדיין שמורים בזיכרון. לעומתה, פקודת Audit היא פקודה "רפואית": היא סורקת את בסיס הנתונים של הקובץ, מאתרת שגיאות לוגיות ומתקנת אותן. מומלץ להריץ Audit קודם כדי לתקן שגיאות, ורק אז Purge כדי להקטין את נפח הקובץ.
למה פקודת Purge רגילה לא תמיד מנקה את כל השכבות או הבלוקים המיותרים?
ישנן שתי סיבות נפוצות לכך: הראשונה היא שהאובייקט עדיין נמצא בשימוש (אפילו אם הוא מוסתר בתוך בלוק אחר או נמצא ב-Layout אחר). הסיבה השנייה היא שהאובייקטים מקוננים (Nested). בגרסאות AutoCAD חדשות, מומלץ להשתמש באופציית Purge Nested Items ובפקודת Find Non-Purgeable Items כדי להבין בדיוק מה מונע מהתוכנה למחוק אלמנט מסוים.
מהו "זיהום" של Scale List ואיך הוא משפיע על ביצועי השרטוט?
בעת עבודה מול יועצים, שרטוטים נוטים לצבור רשימה ארוכה של קני מידה מיותרים (Scales) שעוברים דרך ה-Xrefs. רשימה מנופחת כזו עלולה לגרום לעיכובים משמעותיים בכל פעם שפותחים את תפריט קנה המידה או מנסים להדפיס. הפתרון הוא פקודת SCALELISTEDIT ואז בחירה ב-Reset, או שימוש בכלי ה-Cleanup של אוטודסק כדי להחזיר את הרשימה לערכי ברירת המחדל שלה.
כיצד ניתן לנקות שכבות "עקשניות" שלא נמחקות למרות שהן נראות ריקות?
לפעמים שכבות נשארות בשרטוט בגלל הגדרות עמוקות (כמו אובייקטים בתוך בלוקים שנמצאים ב-Layer 0 אך הוגדרו בטעות בשכבה אחרת). במקרה כזה, ניתן להשתמש בפקודת LAYDEL (Layer Delete). זוהי פקודה עוצמתית שיש להשתמש בה בזהירות, שכן היא מוחקת את השכבה יחד עם כל האובייקטים שעשויים להיות עליה (גם אם הם בלתי נראים), ומאלצת את הסרתה מבסיס הנתונים של השרטוט.
מהי פקודת ה-Overkill ואך היא עוזרת לייעול השרטוט?
פקודת OVERKILL היא כלי מצוין לניקוי גיאומטרי. היא סורקת את השרטוט ומחפשת קווים כפולים שיושבים אחד על השני, קווים חופפים חלקית או פולי-ליינים שמורכבים ממקטעים מיותרים, ומאחדת אותם לאובייקט אחד נקי. ניקוי כזה לא רק מקטין את נפח הקובץ, אלא מונע טעויות בחישובי כמויות ובעיות בביצוע הדפסות או חיתוכי לייזר/CNC.
