בחירת הצפון באיזומטריות

---

בכל איזומטריה שניצור נתבקש לבחור את ה Style. בין יתר הפרמטרים, ניתן לבחור את כיוון הצפון.

איך עושים את זה?

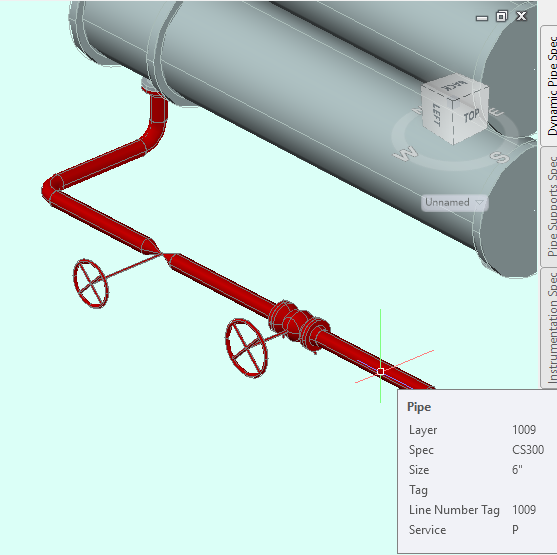

בדוגמה זו, ניצור איזומטריה עבור קו מספר 1009.
נגדיר Style חדש על סמך אחד קיים ונשנה פרמטרים.

נלך ל Project Setup ונבחר:

1. Isometric DWG Settings – Iso Style Setup

2. נגדיר Iso Style על סמך Final_A3

3. בדוגמה זו נקרה לו NewNorth

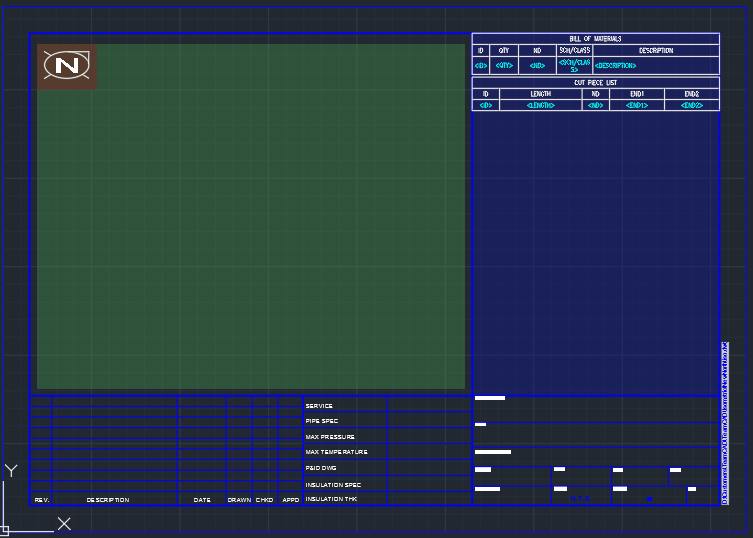

4. נעבור ל Title Block and Display

5. נבחר ב Setup Title Block

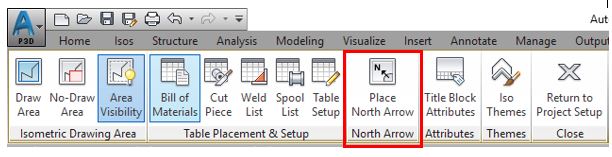

6. וכל למקם את סימן הצפון בגיליון – Place North Arrow

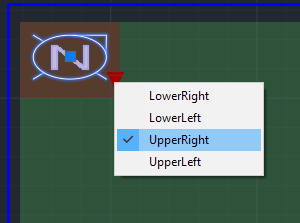

7. נבחר את כוון הצפון

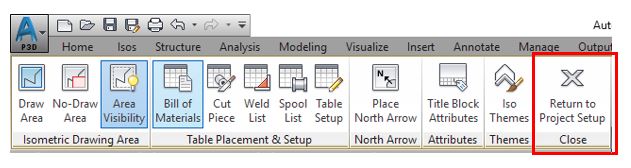

8. נחזור ל Project Setup  נצא ב OK ונחזור לפרויקט

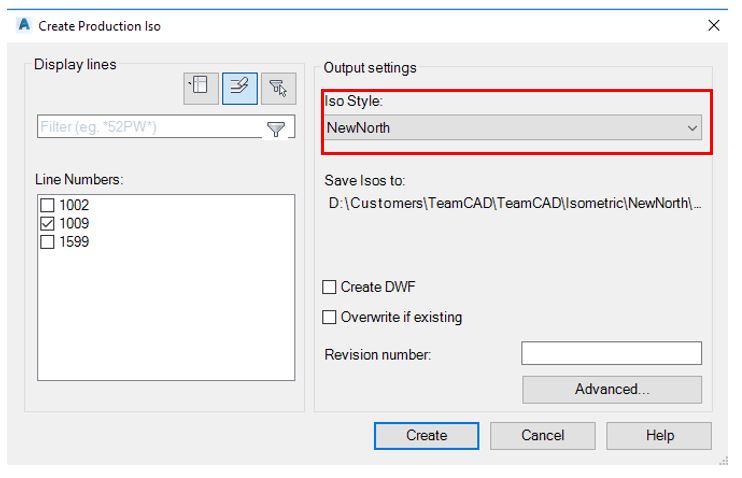

9. עכשיו נוכל ליצור את האיזומטריה על בסיס ה Style החדש

10. נקבל את האיזומטריה הרצויה

בהצלחה,

סמי.
