עבודה ממושכת בקובץ REVIT תוביל ליצירת מבטים רבים, זו פרקטיקה נכונה והגיונית. הבעיה מתחילה כשישנם מבטים רבים ללא סדר בסייר הפרויקט Project Browser וקשה למצוא את המבט הרצוי.
בטיפים קודמים כבר כתבתי על איך לנהל את סייר הפרויקט בכלים הראשוניים של התוכנה:
סדר ראשוני בסייר הפרויקט Project Browser
סידור מבטים בסייר הפרויקט לפי גובה הקומה
סידור גיליונות בסייר הפרויקט Collections
בטיפ הנוכחי, אציג כיצד לסדר את סייר הפרויקט באופן מתקדם יותר – יצירת תיקיות בסייר הפרויקט באמצעות פרמטר מסוג Project parameter.

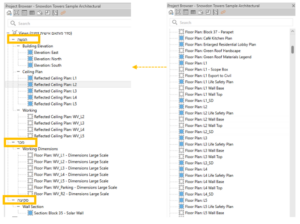

אז איך עוברים מזה לזה?
שלב ראשון – יצירת פרמטר Project Parameter
בתפריט Manage נכנס לאפשרות ה Project Parameters

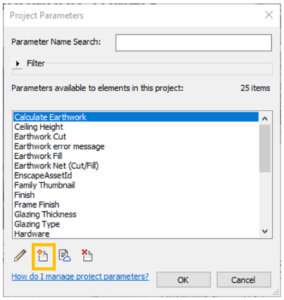

בחלון שנפתח, ניצור פרמטר חדש בתחתית המסך ב New Parameter

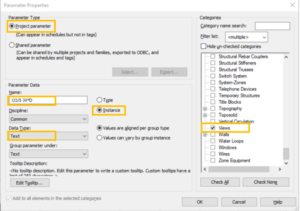

ניצור את הפרמטר לפי המאפיינים הבאים:
|
המאפיין |
מה למלא? |
|
Name |
כרצונכם, לדוגמה: "סיווג מבט" / "שלב" וכו' מאפיין זה מתייחס לשם הפרמטר (כפי שהוא יופיע בחלון המאפיינים Properties) |
|
Type/Instance |
Instance |
|
Data type |
Text |
|
Categories |
Views |

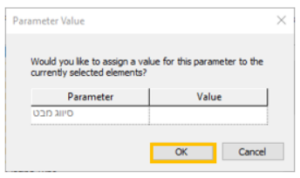

נאשר חלון ב-OK, ובמידה ונפתח חלון נוסף, נאשר גם אותו ב OK
שלב שני – הגדרת פרמטר בסייר הפרויקט Project Browser

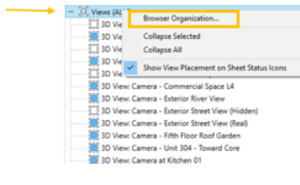

נגדיר את תצוגת סייר הפרויקט באמצעות הלחצן הימני על Views ובחירה ב Browser Organization

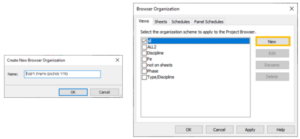

נבחר New וניתן שם להגדרת הסדר החדש שאנו מייצרים, למשל "סדר מותאם אישית דפנה"

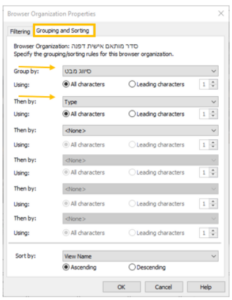

בלשונית Grouping and Sorting נבחר את הפרמטר שיצרנו עבור ביצוע הסידור הפנימי.
ניתן לבחור פרמטרים נוספים לפי הצורך. למשל, בדוגמה הבאה בחרתי לעשות סדר לפי "סיווג המבט" ולאחר מכן לפי סוג המבט "Type"

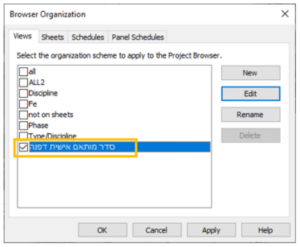

בחלון הראשי נבחר להציג את סידור הסייר לפי הסידור החדש שיצרנו ונאשר ב OK.
שלב שלישי – הגדרת מבטים

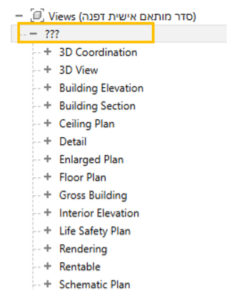

בשלב זה מבטי הפרויקט כולם נמצאים בתוך תיקיית סימני השאלה ??? זהו מצב תקין.

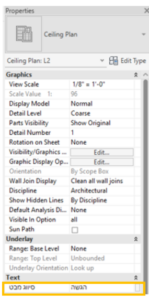

כדי להעביר את המבטים לתיקייה הרצויה, יש לסמן את המבט, ובחלון המאפיינים נכתוב את שם התיקייה שנרצה ליצור, למשל "הגשה".

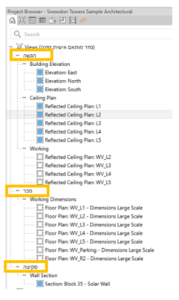

לאחר ביצוע שלבים אלו, המבטים יכנסו לתיקיות שיצרנו בסייר הפרויקט.
נתראה בטיפ הבא!
דפנה דובין-ליטמנוביץ'
