שרטוטי איזומטריה

---

ביצירת שרטוטי איזומטריה, כברירת מחדל מתקבלת רשימה אחת של כל הרכיבים אם ברצוננו להפריד בין רכיבי ייצור (Shop/Fabrication) לרכיבי הקמה (Field/Erection), נתאים את זה דרך ה PROJECT SETUP

איך זה עובד?

• נכנסים ל:

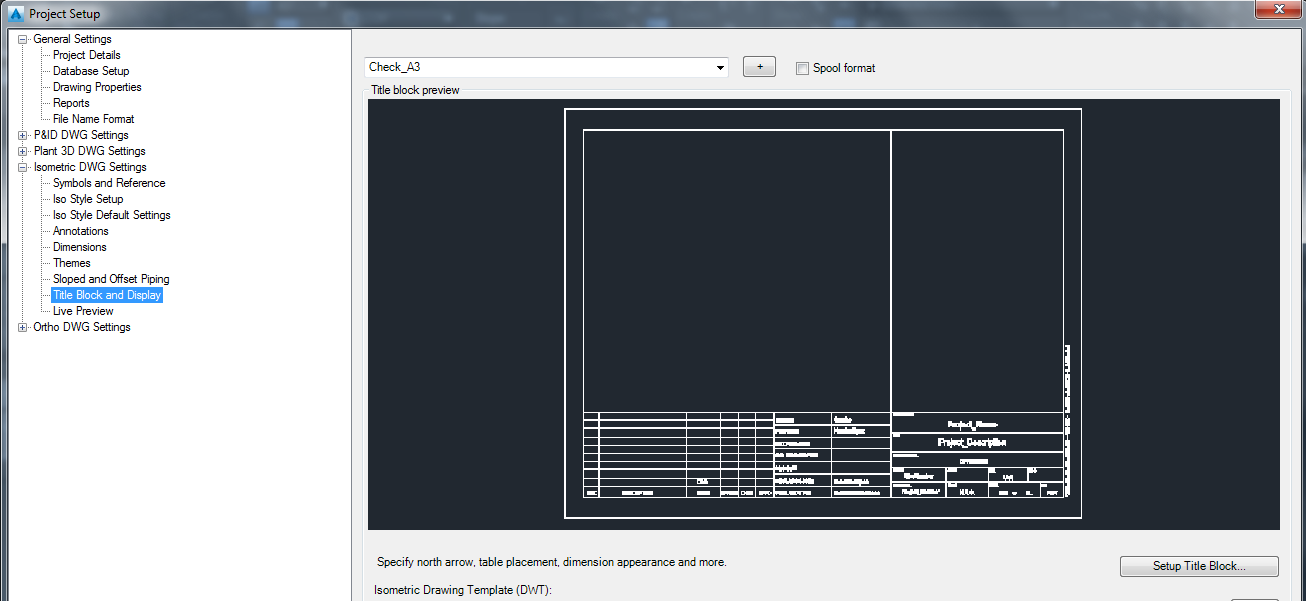

  Project Setup ⇒ Isometric DWG Settings ⇒ Title Block and Display
• בוחרים את ה Style, לדוגמא: Check_A3
• נכנסים ל Setup Title Block



• נכנסים ל Setup Title Block

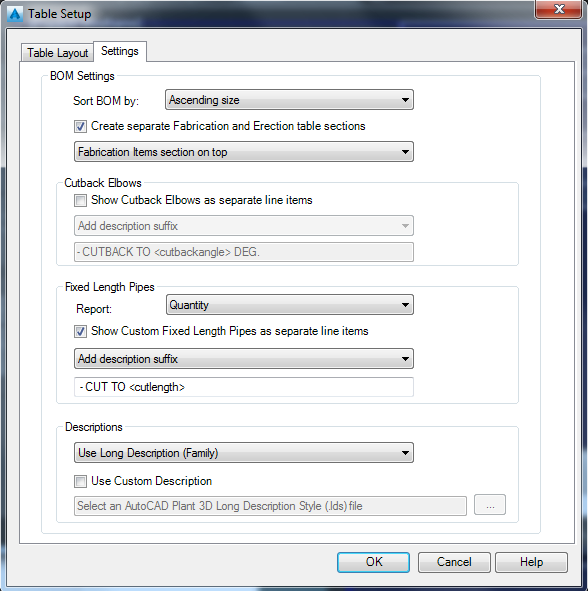

• תחת לשונית Settings מסמנים את האופציה: Create separate Fabrication and Erection table section
• מאשרים ב OK

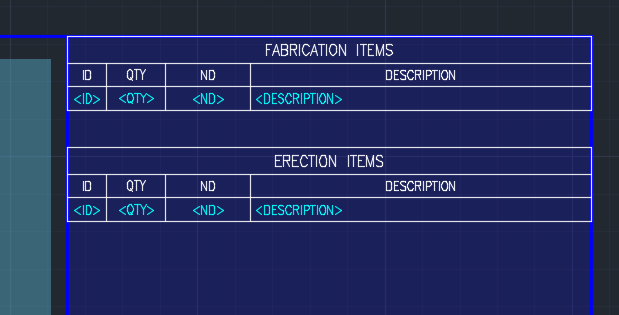

• מתקבלת הטבלה המפוצלת כנדרש

ניתן לערוך את השמות של השדות להתאמה לארגון באמצעות עורך TEXT



• מתקבלת הטבלה המפוצלת כנדרש
• חוזרים ל Project Setup





• שומרים את ה Style
• יציאה ב OK
• עבור קו הצנרת שעבורו רוצים להפיק איזומטריה:
  בוחרים את הרכיבים לשלב ההקמה

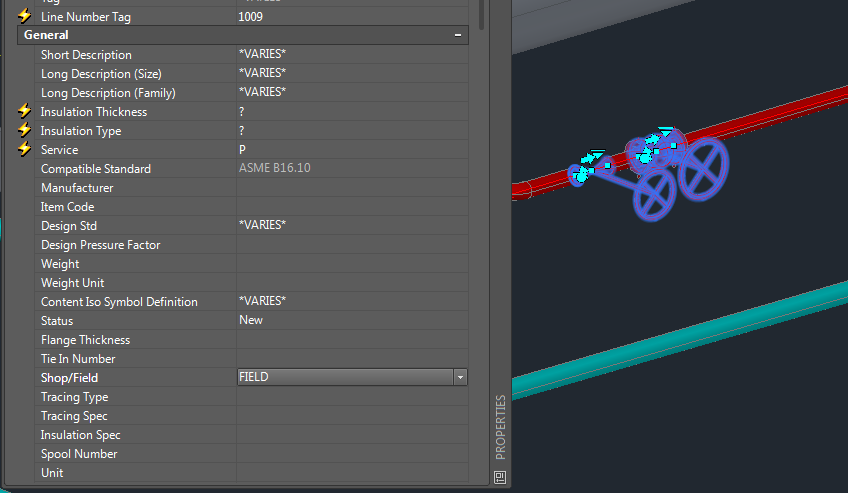

  מקש ימני בעכבר – Properties
  משנים את השדה Shop / Field ל Field
  שומרים את הקובץ



• יציאה ב OK

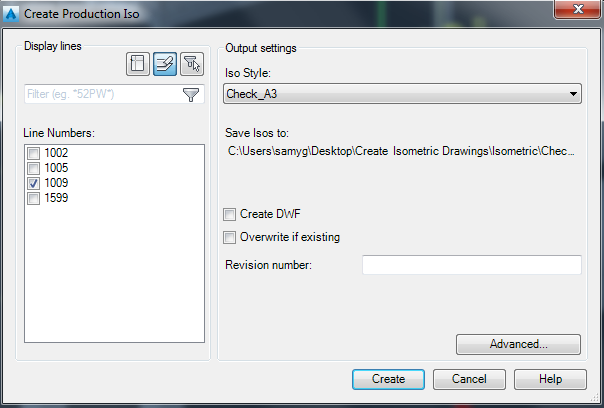

• בוחרים Isos – Production Iso



• מסמנים את קו להפקת איזומטריה
• בוחרים את ה Style אותו התאמנו, בדוגמא זו Check_A3
• בוחרים Create

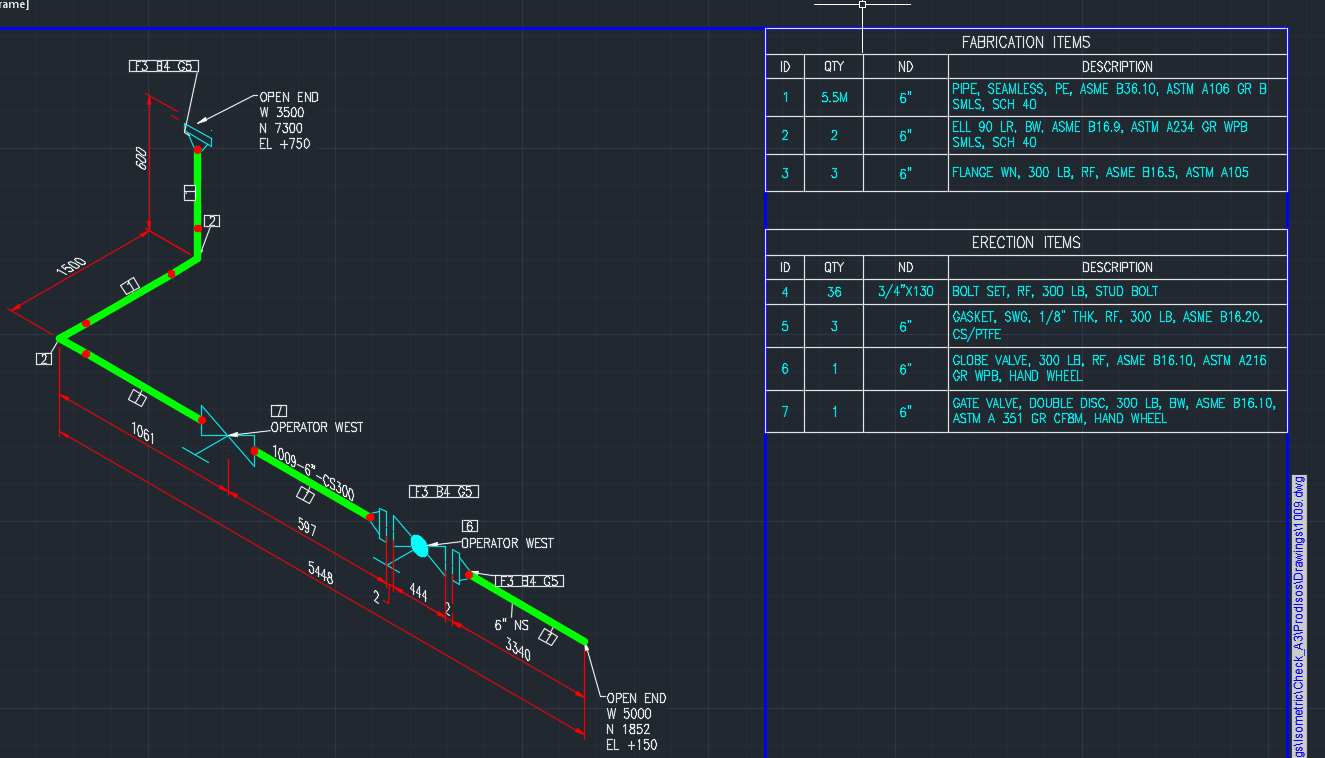

• מתקבלת איזומטריה עם חלוקה כנדרש
