ניהול רשימת חומרים (BOM) מדויקת הוא נדבך קריטי בתכנון צנרת ומערכות תעשייתיות, במיוחד כשמדובר בשילוב אלמנטים של מכשור בתוך שרטוטי האיזומטריה. בעוד שבגרסאות קודמות של AutoCAD Plant 3D, הצגת מכשירים (Instruments) בטבלת ה-BOM דרשה התערבות ידנית מורכבת בקובץ ה-xml, הגרסאות החדשות מציגות מהפכה בנוחות המשתמש. כיום, ניתן לבצע את ההגדרה ישירות מתוך ממשק התוכנה, מה שחוסך זמן יקר ומונע שגיאות הגדרה פוטנציאליות בתהליך הפקת התיעוד ההנדסי.

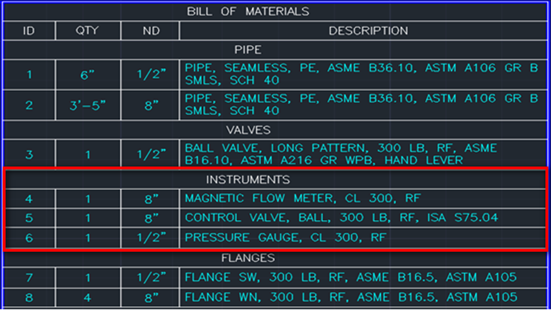

החל מגרסה 2023 ניתן להציג מכשירים (Instruments) בטבלת BOM בשרטוטי ISO באופן מובנה. תהליך זה מתבצע בקלות דרך תיבת הדו-שיח Table Setup, שם יש לסמן את האפשרות "Include instruments in BOM". שיפור זה מאפשר למתכננים להפיק רשימות חומרים מלאות ומפורטות הכוללות את כל רכיבי המכשור הרלוונטיים, מבלי לצאת מסביבת העבודה המוכרת או להזדקק לידע בתכנות קבצי מערכת. מדובר בשדרוג משמעותי לדיוק התכנוני ולמהירות הוצאת השרטוטים לשטח.

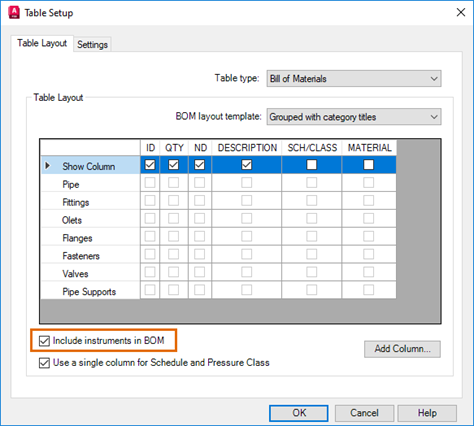

כדי שקבוצת המכשירים תוצג יש לסמן V בתיבה Include instruments in BOM בדו-שיח Table Setup:
הערה: בגרסאות הקודמות נדרשה התערבות בקובץ IsoConfig.xml.
בהצלחה!
