עבודה על מודל תלת‑ממדי בתוכנת InfraWorks עלולה לצרוך משאבים גרפיים גבוהים, והדבר עלול לגרום לאיטיות בתצוגה והעבודה עם גרפיקה מורכבת. על מנת לייעל את העבודה, ניתן לבצע התאמות ברמת הרזולוציה ולשפר את Rendering וה־Visualization של המודל. שימוש נכון בכלי הגרפיקה ב‑InfraWorks מאפשר להמחיש פרויקטים בצורה ברורה ומקצועית, לנתח סצנות מורכבות וליצור מודלים ויזואליים עשירים שמקלים על קבלת החלטות בתכנון.
מהי גרפיקה תלת‑ממדית ב‑InfraWorks?
יצירת מודלים ויזואליים למציאות עירונית ותשתיות
גרפיקה תלת‑ממדית ב‑InfraWorks מאפשרת ליצור מודלים ויזואליים עשירים שמייצגים סביבות עירוניות, תשתיות ושטחים פתוחים בצורה מדויקת ומוחשית. באמצעות הכלים המתקדמים, ניתן להמחיש את המרחב בצורה שמדמה את המציאות, להציג תרחישים שונים של פיתוח עירוני, ולנתח את ההשפעה של שינויים בתכנון עוד לפני הביצוע בפועל. תצוגות אלו מסייעות למקבלי החלטות, מהנדסים ומנהלי פרויקטים להבין את ההקשרים המרחביים והטכניים בצורה ברורה ואינטואיטיבית.
שילוב נתוני GIS ו‑BIM לניתוח מהיר
InfraWorks מאפשרת שילוב של נתוני GIS ו‑BIM ישירות במודל התלת‑ממדי, מה שמקנה למשתמשים אפשרות לבצע ניתוחים מהירים ומדויקים של פרויקטים מורכבים. ניתן להוסיף נתוני תשתיות קיימות, תנועת תחבורה, רמות גובה, ותכנים נוספים שמגיעים ממקורות שונים, ולשלב אותם במודל אחד אחיד. התוצאה היא תובנות בזמן אמת על השפעות תכנוניות, יעילות תנועה, ואינטגרציה בין רכיבי הפרויקט השונים, וכל זאת תוך שמירה על רזולוציה גבוהה של גרפיקה ודיוק במודלים ויזואליים.
עבודה עם 3D Graphics:

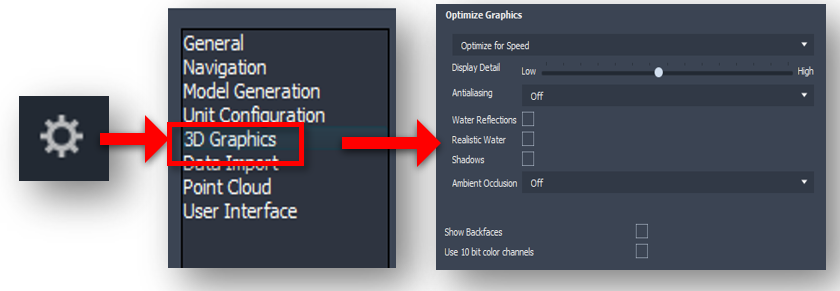

בצד ימין למעלה נלחץ על הגלגל שיניים ( Application options) ונבחר באופציה 3D Graphics
באופציה Optimize Graphics ישנן שלל אפשרויות לשליטה על הגרפיקה בתוכנה:
תכונות מרכזיות של גרפיקה תלת‑ממדית ב‑InfraWorks
Optimize for speed / Optimize for Quality
בחירה בין גרפיקה גבוהה שבאה על חשבון המהירות ולהפך.
Antialiasing
שליטה על רמת החדות כמו למשל החדות בנראות של חלונות באובייקט מסוג בניין. ישנן כמה רמות שניתן לכוונן (off,x2,x4,x8).

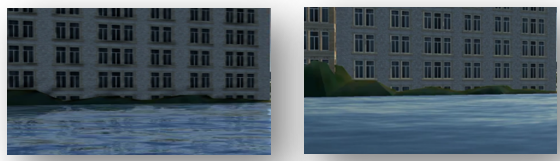

Water Reflection
סימון אופציה זו, מאפשר להראות את ההשתקפות של אובייקטים שקרובים לאיזור של מים (בתים, עצים, גשרים וכו') .
Realistic Water
סימון אופציה זו, תראה לנו אפקטים של תנועת המים כמו גלים למשל.
Shadows
סימון אופציה זו, מראה צל שמושפע מכיוון השמש.
Ambient Occlusion
פקודה זו מראה לנו צל ברמת פירוט גבוהה יותר כמו למשל: צל של אגרטל על גבי הבניין.

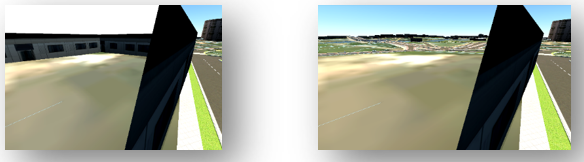

Show Backfaces
כאשר זווית ההסתכלות תהיה בחלק הפנימי של המבנה, אופציה זו תאפשר לנו להראות את הקירות הפנימיים של המבנה או שהם יהיו במצב שקוף ולא נראה אותם.
Use 10 bit color channels
אופציה זו מתאימה לצגים בעלי ביצועים גבוהים והיא מאפשרת להראות 68 ביליון צבעים.
