ייבוא Hatch מ-AutoCAD ל-Revit: המדריך המלא

Hatch הוא מילוי גרפי המשמש לייצוג חומרים, דפוסים או אזורים שונים בתוך שרטוטים דו־ממדיים, בעיקר ב-AutoCAD.
באמצעות Hatch ניתן להמחיש סוגי קונסטרוקציה (כגון בטון, אבן או עפר), לסמן אזורים חתוכים בחתכים או ליצור הבחנה ויזואלית בין אלמנטים. השימוש ב-Hatch תורם להבנה מהירה של השרטוט ומשפר את הבהירות והאחידות במסמכים תכנוניים.

מכיוון שלא כל ה-hatch שיש ב-AutoCAD קיימים גם Revit, נתקל במצבים בהם Hatch שהורגלנו להשתמש בו בAutoCAD לא יהיה זמין לנו כשנעבוד בRevit.
האמת שהפתרון לכך פשוט ממה שאולי חשבנו.
ראשית, נפתח קובץ חדש ב-AutoCAD, נסמן צורה של ריבוע עם hatch אותו אנחנו רוצים להכניס לRevit נשמור את הקובץ כקובץ DWG.

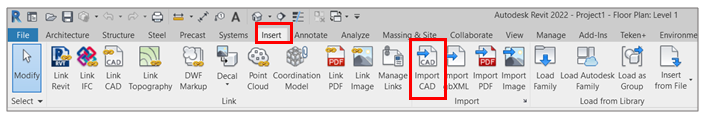

לאחר מכן, נפתח את קובץ ה-Revit אליו אנחנו רוצים להכניס את ה-hatch. נכניס את קובץ ה-CAD לקובץ ה-Revit דרך פקודת ה-Import.

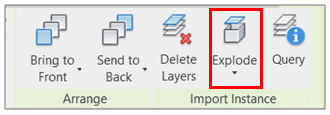

בשלב הבא, נפוצץ את הקובץ. ברגע שנבחר את קובץ ה CAD שהכנסנו לקובץ ה-Revit יפתח לנו הסרגל הבא. נבחר את פקודת ה Eexplode.

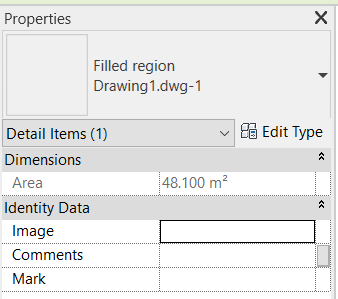

נוכל לשים לב שכעת ה Hatch מופיע כ Filled region.
