הצגה ויזואלית ברורה של מרכיבי הכביש היא חלק בלתי נפרד מתכנון תשתיות מתקדם. באמצעות הגדרות ה-Corridor Properties ב-Civil 3D, ניתן לשלוט בצורה מדויקת על נראות האלמנטים השונים ולהוסיף מילוי שטחים (Hatch) ללינקים נבחרים במודל. הגדרות אלו מתבצעות דרך ניהול טבלאות הקודים (Codes) והתאמת סגנונות התצוגה, מה שמאפשר להפיק תוכניות מפורטות ומקצועיות המפרידות ויזואלית בין סוגי חומרים ושטחים שונים בתוואי הדרך.
ניתן למלא ב Hatch את הלינק(ים) הנבחרים בכביש (Corridor).

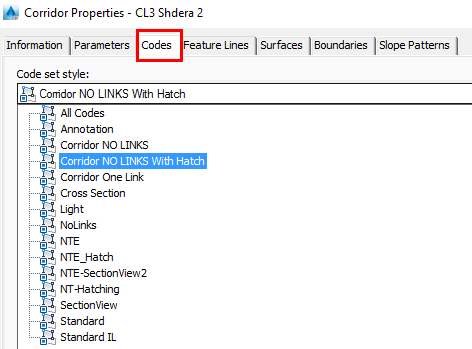

בחר בכביש > Corridor Properties ובלשונית Codes בחר בטבלת הקודים המתאימה.
.png)

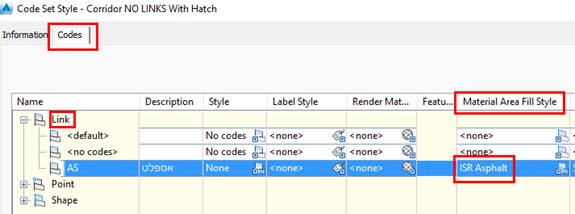

ערוך את הטבלה שבחרת, ואל הקוד המתאים צרף "Material Area Fill Style" סגנון (Style) מתאים.
בהצלחה,
איתן.
