גובה אבסולוטי של מפלס בפרויקט Revit

דפנה דובין | AEC Revit Technical support Expert

ישנן מספר נקודות כואבות בעבודה ב-REVIT – קואורדינטות, צפון האמיתי של הפרויקט וכן הגובה האבסולוטי של מפלס. בטיפ זה אתרכז בגובה האבסולוטי של המודל.

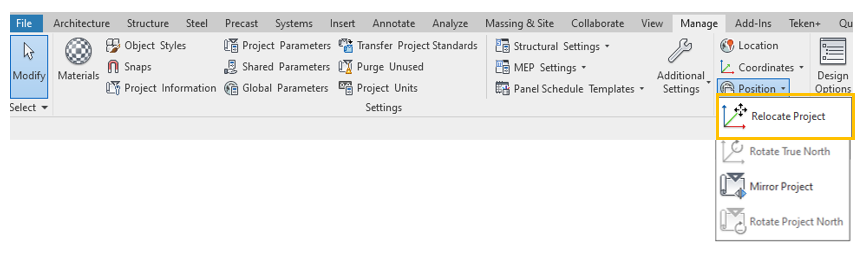

ראשית, ישנן מספר אפשרויות לטפל בהיבט זה, אך בעיני הדרך היעילה והנוחה ביותר מתרכזת בפקודת ה Relocate Project.

במבט חזית נזיז את הפרויקט באמצעות פקודה זו לפי גובה המבנה. למשל בסרטון לעיל, הזזתי את הפרויקט מעלה לגובה 60 מ'.

למרות שאנו עוסקים בגבהים, יש צורך להבין (אפילו אם באופן שטחי) את הנקודות המהוות את הקואורדינטות והגבהים בREVIT –

Project Base Point – נקודת האפס של המבנה (למשל פינה בבניין)

Survey Point – נקודת האפס של המודד. נקודה זו תישאר (0,0,0)

כאשר נתייחס לגובה, ישנה מצד אחד התייחסות לגובה בהתייחסות למבנה (כלומר ביחס ל-Project Base Point) ומצד שני התייחסות לגובה בהתייחסות לגובה אבסולוטי של פני הים (כלומר בהתייחס ל – Survey Point).

כעת ניתן לשים סימון גובה מפלס המתייחס לגובה האבסולוטי (כלומר בהתייחס ל – Survey Point).

בהצלחה,

דפנה דובין

שאלות נפוצות בנושא גובה אבסולוטי ב-Revit

מהי הדרך היעילה ביותר לקבוע גובה אבסלוטי למפלס ב-Revit?

הדרך הנוחה והיעילה ביותר לטיפול בגובה האבסולוטי של המודל היא שימוש בפקודת Relocate Project. פקודה זו מאפשרת להזיז את כל הפרויקט במבט חזית (Elevation) לגובה הנדרש (למשל, העלאת המבנה לגובה של 60 מטרים מעל פני הים), מבלי לשנות את היחסים הפנימיים בין המפלסים השונים בתוך המבנה.

מה ההבדל בין Project Base Point ל-Survey Point בהקשר של גבהים?

ברוויט קיימות שתי נקודות ייחוס מרכזיות:

Project Base Point: מייצגת את נקודת האפס של המבנה עצמו (למשל: פינה מסוימת בבניין).
Survey Point: מייצגת את נקודת האפס של המודד (הנקודה האבסולוטית). גובה אבסולוטי נמדד תמיד ביחס ל-Survey Point, המייצגת את גובה פני הים.

כיצד ניתן להציג סימון גובה (Level) המתייחס לגובה אבסולוטי במקום גובה הפרויקט?

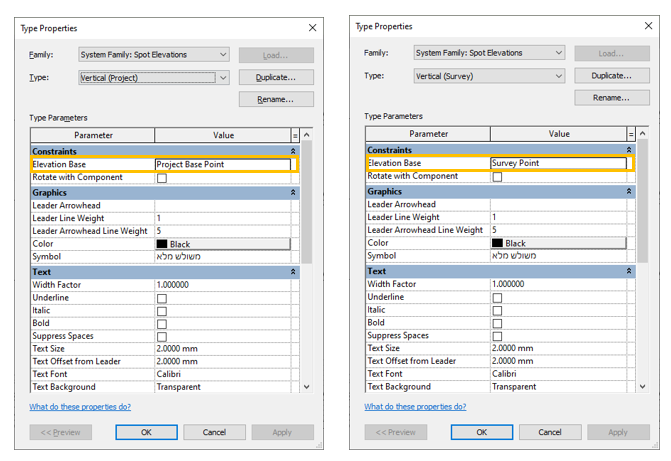

כדי להציג את הגובה האבסולוטי בסימון המפלס, יש להיכנס להגדרות סוג המפלס (Type Properties) ולשנות את פרמטר ה-Elevation Base. ניתן לבחור בין Project Base Point (שיציג גובה יחסי לפרויקט) לבין Survey Point (שיציג את הגובה האבסולוטי של המפלס ביחס לפני הים).

מדוע חשוב להגדיר נכון את ה-Survey Point בתיאום תכנון (BIM)?

הגדרת ה-Survey Point היא קריטית לתיאום קואורדינטות וגבהים בין דיסציפלינות שונות בפרויקט (BIM Coordination). עבודה בגובה אבסולוטי נכון מאפשרת סנכרון מדויק בין מודל האדריכלות למודלי תשתיות, פיתוח שטח ומדידות, ומבטיחה שכל המערכות יושבות במיקום המדויק שלהן במרחב הארצי.
