2025 AutoCAD מביאה איתה שדרוגים וכלים חדשים שמטרתם להאיץ את העבודה, לשלב טכנולוגיות ויכולות בינה מלאכותית AI. בין אם אתם עובדים על שרטוטים הנדסיים, אדריכליים או תשתיתיים – החידושים האלו יכולים לחסוך לכם זמן ולהפוך את תהליך העבודה לחלק ומדויק יותר.
במסגרת הטיפ נסקור מס' חידושים בולטים:
SMART BLOCKS:
פיצ’ר זה משתמש בטכנולוגיות AI כדי לזהות בצורה חכמה עצמים חוזרים בשרטוט ולהמיר אותם לבלוקים. מטרתו לייעל את עבודת השרטוט באמצעות יצירת בלוקים אחידים במקום הופעות מרובות של אותו אובייקט, וכך לחסוך זמן ולהבטיח עקביות בין חלקי התכנית.
אופציות איחוד:

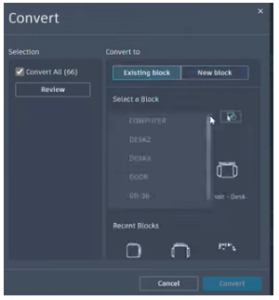

BCONVERT – פקודה זו תבצע סריקה להמרת בלוק לפי דרישה למציאת בלוקים זהים בשרטוט:
לאחר מכן כלל הבלוקים יומרו בצורה זהה לבלוק הנבחר.

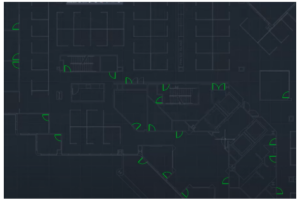

DETECT- בשונה מהפקודה הקודמת שמיועדת לבלוק ספציפי אחד, זו מבצעת סריקה אוטומטית לכלל השרטוט לטובת שיוכם לבלוקים דומים:
ניתן לנווט בין האובייקטים שזוהו ולהמיר כל אחד לבלוק בלחיצה אחת:
Sync Markups
חידוש נוסף הינו היכולת לייבוא ולסנכרן סימוני PDF היישר מ- Autodesk Docs אל תוך קובץ DWG. הנ"ל מאפשר לקשר בין הACC- לבין קובץ DWG וזאת מבלי לפתוח את קובץPDF המקורי.
שלבי תהליך:
1. יש לוודא שהתנאים הבאים מתקיימים:
· תוכנת Desktop Connector מותקנת
· קובץ DWG שמור בפרויקט ACC הרלוונטי
· קובץ ה-PDF יוצא באמצעות "Dwg to pdf.pc3"
· קיימים Markups בקובץ הPDF בתוך Autodesk Docs
שלבי עבודה:

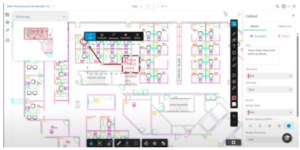

1. יצירת Markups ב- Autodesk Docs
2. סנכרון Markups לקובץ DWG:
3. בחלון שיפתח יש לבחור את הנעמן הרלוונטי לידיעה:

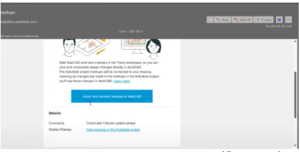

4. לאחר מכן יישלח קישור שבו יש לבחור בהמרת הנ"ל לתוך תכנת ה- AutoCad
5. יש להמיר את הנ"ל בתוך התכנה:
סיכום:
גרסת AutoCad 2025 מביאה איתה חידושי עבודה בעזרת כלים מבוססים בינה מלאכותית אשר מאיצים את תהליך וייעול העבודה:
· Smart Blocks מאפשר זיהוי אוטומטי והמרה מהירה של גיאומטריות חוזרות לבלוקים, מה שחוסך זמן ומבטיח אחידות בתכנית.
· Sync Markups (ייבוא סימונים) משלב את משובי הצוות ישירות אל תוך השרטוט באמצעות חיבור ל-Autodesk Docs, ובכך משפר את שיתוף הפעולה ומפחית טעויות הנגרמות מפספוס הערות.
החידושים הללו מדגימים את המגמה של Autodesk לשלב אוטומציה ובינה מלאכותית בתהליכי התכנון, לצד אינטגרציה הדוקה יותר עם פלטפורמות ענן לניהול פרויקטים. אימוץ כלים אלו בעבודה היומיומית יביא לחיסכון בזמן, לצמצום שגיאות ולשיפור שיתוף המידע בין כל הגורמים המעורבים בפרויקט.
קישור לוובינר מתוכו הוצגו הטיפים:
https://www.autodesk.com/webinars/autocad/unlock-power-ai-ml-2025
