Subassembly מייצג יחידת חתך (כביש,שול, מדרכה, תעלה או קיר תומך), אשר משמש בתהליך בניית ה־Assembly. בפרויקט תשתיות גדול/מורכב הנדסית, ניהול מושכל של Subassembly נחשב גורם מרכיב מרכזי בהצלחת התכנון בין היתר במס' היבטים:
• ביצועים- ארגון יעיל וחסכוני של Subassemblies מפחית חישובים ומקטין את מורכבות וגודל המודל. בנוסף צמצום מספר ה-Assemblies הדרושים באמצעות ניצול חוזר של רכיבי חתך ותתי-הרכבות מותנות מפחית את כמות האובייקטים שעל התוכנה לעבד, מה שתורם לביצועים יציבים יותר.
• איכות וגמישות המודל- ניהול תקין משפר את איכות המודל ומגביר את הגמישות שלו להתאמה ושינויים.
• יעילות בתכנון ובקרה- הגדרת תבנית שמות עקבית לכל Subassembly, אימוץ כללי מתודולוגיית עבודה סדורה מקל משמעותית על ניהול עשרות רכיבי החתך בפרויקט מורכב ומאפשר לבצע בקרה ופיקוח בצורה יעילה לאורך שלבי הפרויקט.
במסגרת הטיפ נסקור מספר שיטות ליצירת Subassembly:
1. שימוש בספריות הסטנדרטיות (Tool Palettes) עבור רכיבים נפוצים.
2. פיתוח מותאם באמצעות Subassembly Composer (SAC) כאשר נדרשים פתרונות ייחודיים.
3. Subassembly from Polyline שרטוט ידני ללא צורך בהגדרות מורכבות לפי דרישה.
הבנה של יתרונות וחסרונות כל גישה מאפשרת למהנדס לבחור את הדרך המתאימה ביותר לפרויקט שלו, לחסוך זמן ולשמור על אחידות בין שלבי התכנון השונים.
1. ספריות סטנדרטיות: ספריות מוכנות מראש לפי דרישה, בנוסף ניתן לטעון ספריות נוספות במידת הצורך. במסגרת הטיפ לא נרחיב יתר על המידה, אך נציג את היתרונות והחסרונות.
יתרונות:
• חוסך זמן – אין צורך לפתח מאפס.
• מבוסס על פרמטרים גמישים (רוחב,שיפוע,עובי).
• מתאים למקרים נפוצים ומוכרים.
• יעיל מבחינת גודל הקובץ וביצועים.
חסרונות:
• מוגבל למה שקיים בספרייה.
• לא תמיד תואם לדרישות מקומיות (למשל הנחיות נת"י בישראל).

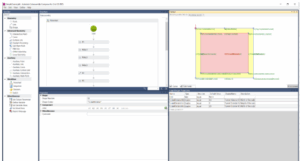

2. Subassembly Composer: כלי ייעודי המאפשר למתכנן לבנות מבנה מותאם אישית, כולל הגדרות נקודות, קווים ותנאים (IF-ELSE)
יתרונות:
• שליטה מלאה בכל גיאומטריה.
• אפשרות להכניס חוקים ותנאים מורכבים (למשל מדרכה עם שיפוע משתנה).
• פיתוח ספרייה מותאמת אישית לארגון/פרויקט.
חסרונות:
• מצריך לימוד והשקעה בזמן.
• יכול להיות מורכב לפרויקטים פשוטים
• בנייה לא נכונה יכולה להכביד משמעותית על הקובץ ולהוביל לפגיעה בביצועים.

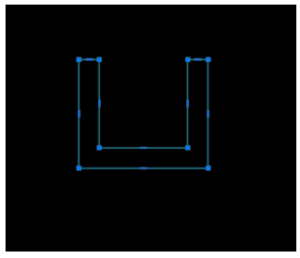

3. Subassembly from Polyline: משרטטים פוליליין דו-ממדי המייצג את האלמנט הרצוי של Subassembly כולל מידות
(תעלת בטון לדוג'):
הפעלת הפקודה:

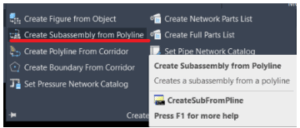

• ב־Civil 3D עוברים Home → Create Design → Create Subassembly from Polyline.
• בוחרים את צורת הפוליליין.

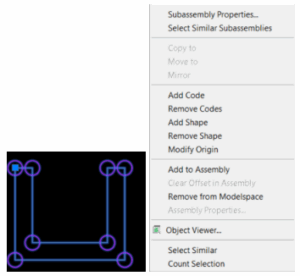

• לאחר מכן ניתן להגדיר נקודת החיבור,לינקים וקודים כולל צורות:
יתרונות:
• מאפשר להפוך צורה קיימת (Polyline) לסאב־אסמבלי בלי צורך ב־SAC.
• מהיר ופשוט לפרטים גאומטריים יחסית קבועים.
• טוב כפתרון חד־פעמי בפרויקטים.
חסרונות:
• לא גמיש כמו Subassembly Composer, לא ניתן להוסיף לוגיקה מורכבת או תנאים.
• לא ניתן לשנות פרמטרים שנקבעו מראש.
• מתאים לקטעים פשוטים, פחות לפרויקטים מורכבים עם הרבה פרמטרים משתנים.
סיכום:
| שיטה | יתרונות | חסרונות | מתי להשתמש |
|---|---|---|---|
| Tool Palettes | מהיר, פרמטרי, חוסך זמן | מוגבל, לא תמיד מתאים | רכיב סטנדרטי, משתמש בסיסי |
| SAC | גמיש, שליטה מלאה, ספרייה מותאמת | מצריך לימוד, מורכב | פתרון מותאם לאלמנטים מורכבים |
| Polyline | מהיר, בלי SAC | מוגבל, ללא לוגיקה | פתרון חד-פעמי פשוט |
