לפעמים אנחנו רוצים להתחבר למפרק צנרת- ELBOW בחבור ישיר, מה שמכונה STUB-IN.

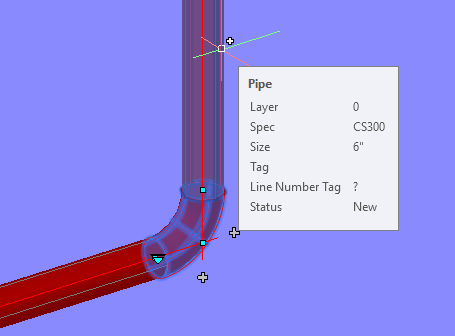

אם נבחר את ה- ELBOW, נקבל את ה- GRIPS לאורך ה- CENTERLINES של הקוים שמתחברים ל- ELBOW.
בדוגמא זו, הקו הראשי הינו בקוטר 6”, ורוצים לצאת ממנו עם קו 2” בזווית של 45 מעלות מטה.

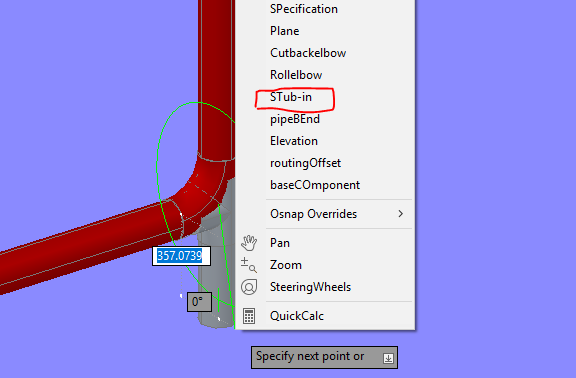

נתחיל את הניתוב בבחירת אחד מסימני ה “+” מייד אחרי זה במקש ימני נבחר “Stub-in”

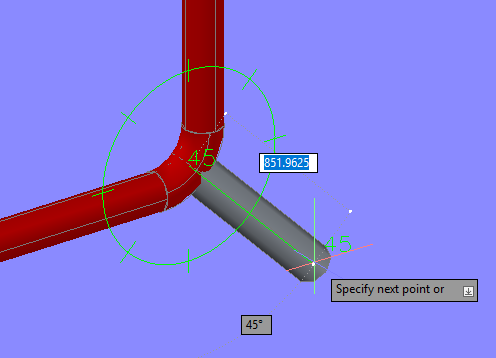

נתאים את המישור בעזרת ה- COMPASS (ץPlane)

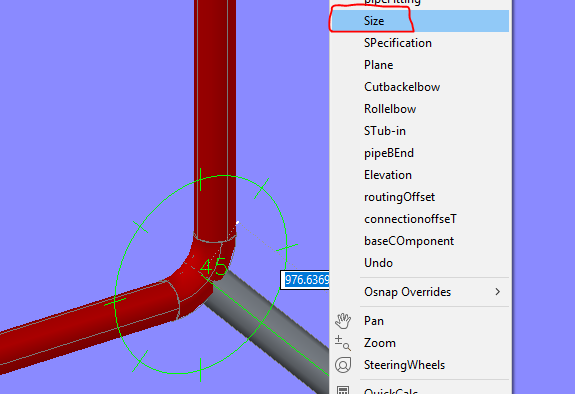

כל מה שנותר זה לבחור את קוטר הקו, במקש ימני נבחר Size ונזין 2” לא לשכוח את סימן ה- ” עבור INCH

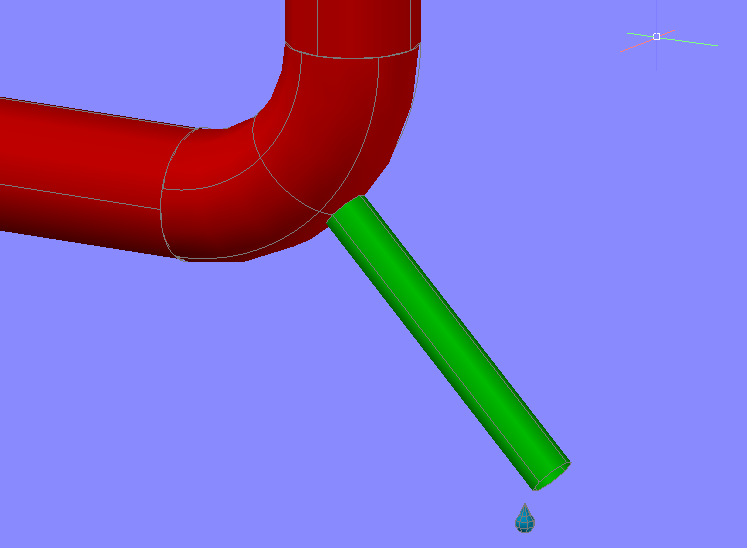

וזו התוצאה:
