נקודות התחלה ופיצול באיזומטריה

---

הגדרות במודל

אם לא נגדיר בעצמנו את נקודת ההתחלה לאיזומטריה, המערכת תחליט באופן אקראי.

ניתן להגדיר את נקודת ההתחלה על ידי זה שנמקם “Start Point” במודל.



על מנת שיתאפשר לראות את הסימון כמו כל “Iso Message” נצטרך לעבור לתצוגת Wireframe, אחרת הרכיב נסתר בקו.

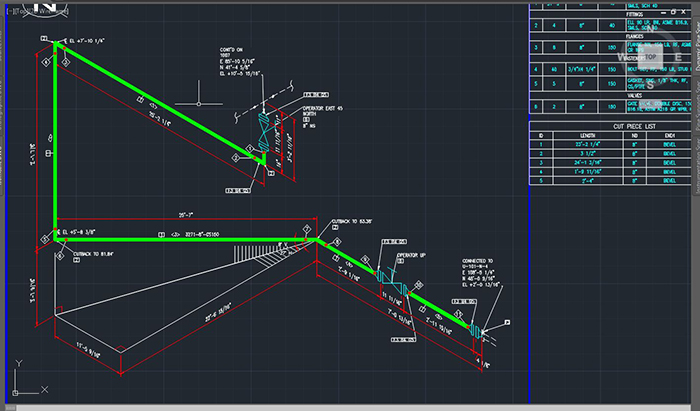

בדוגמה למטה, הברז מוצג בגיליון 3 ואנחנו רוצים שיופיע בגיליון 1.

1. נבחר ב.

2. נבחר נקודה קרוב לתחילת הקו.



נפיק מחדש את האיזומטריה ונראה שהברז מוצג בגיליון 1.

באותה דרך נוכל להגדיר נקודות פיצול  .

שמירת נקודות פיצול שנוצרו באיזומטריה ב מודל ה 3D.

ניצור את האיזומטריה עם האופציה של יצירת נקודות פיצול אוטומטית.

לאחר שהאיזומטריה נוצרה נבחר לצפות בתוצאות.

במקרה זה נוצרו 4 גיליונות.

נבחר ב Convert Split Points.

  נבחר את הקו ונסמן את האפשרות Place Start Point

נעבור למודל ונראה שהמערכת הכניסה נקודת התחלה באותו מקום.



בהצלחה,

סמי.
