ב- PLANT 3D ניתן להגדיר כל ציוד בצורה פרמטרית כשהייצוג שלו הינו מקורב למציאות אבל בממדים מדויקים.
יש ציוד שאנחנו מקבלים אותו מן המוכן שהוא כולל צנרת ואביזרים. מה שנקרא SKID
אנחנו יודעים שניתן להמיר כל בלוק אוטוקאד לציוד, אבל איך נתחזק את המודל אם ה SKID מתעדכן במהלך הפרויקט?
בקובץ העבודה נייבא את ה Skid, במקרה זה מ Inventor

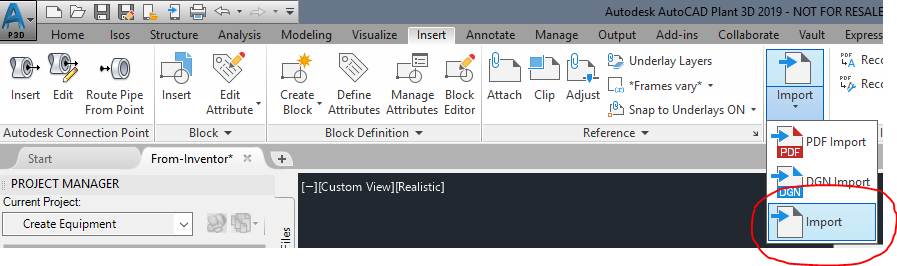

דרך התפריט נבחר ב Insert -> Import

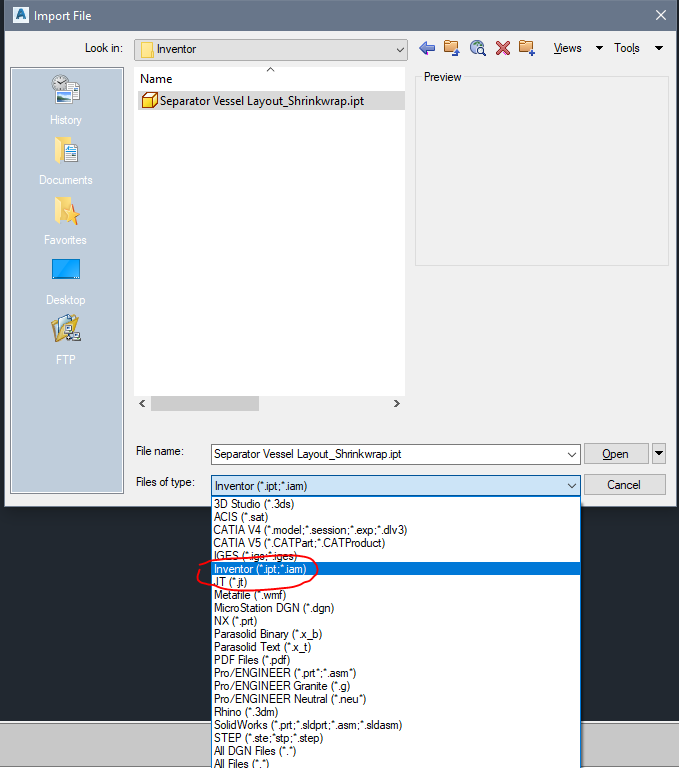

הממשק הזה מאפשר לייבא ממבחר רחב של תוכנות. במקרה זה נבחר Inventor Ipt ונבחר את הקובץ ליבוא.
אוטוקאד ימיר את הקובץ לבלוק אשר ישמר פנימית בקובץ עבודה.

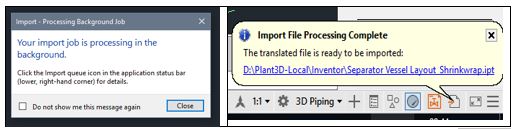

בפינה הימנית התחתונה נוכל לעקוב אחר תהליך היבוא. עם הסיום נבחר את הקישור שמתקבל ואז ייווצר הבלוק הרצוי.

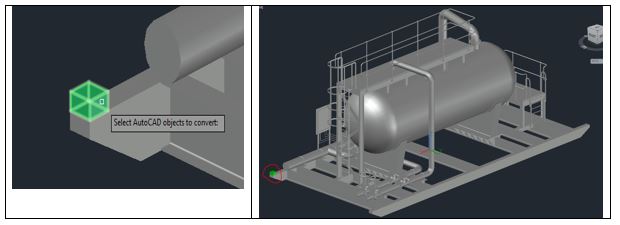

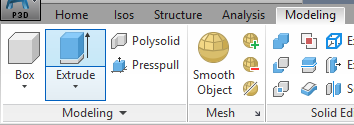

במקום להמיר ישירות את הבלוק שהתקבל לציוד PLANT 3D, ניצור קובייה קטנה, כפי שניתן לראות בתמונה. אני יצרתי BOX מתוך תפריט ה- Modeling

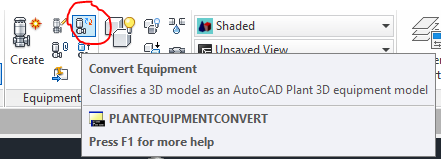

אנחנו נמיר את ה- BOX לציוד בעזרת CONVERT EQUIPMENT

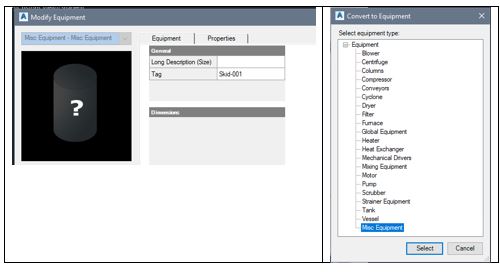

נבחר את סוג הציוד ( לצרכי דוחות )

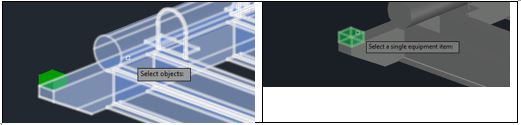

נצרף את ה Skid לציוד שיצרנו בעזרת: Attach Equipment

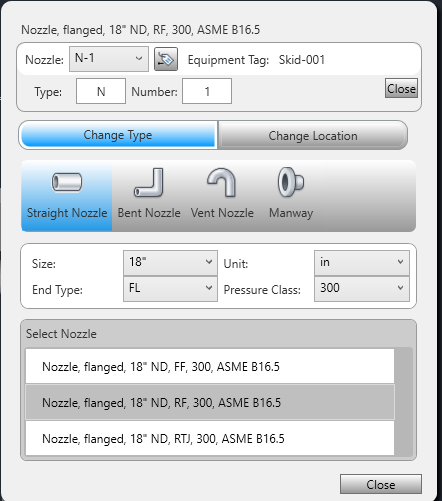

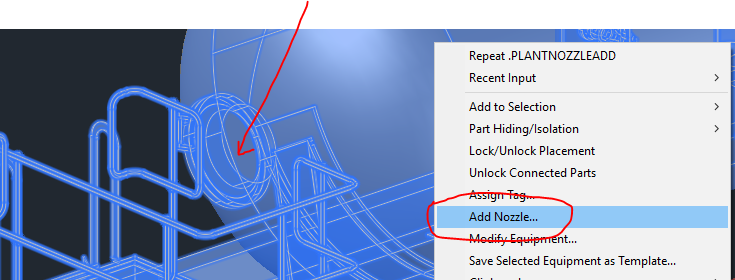

לציוד המעודכן נוכל להוסיף חיבור – NOZZLE בדרך הרגילה
אם אחרי כל התהליך הזה, ה SKID מתעדכן מה שעלינו לבצע:
*לנתק את ה SKID בעזרת DETTACH EQUIPMENT
*לייבא שוב את ה SKID ולצרף אותו בעזרת ATTACH EQUIPMENT
בצורה זו המיקום של החיבורים נשמר והמודל מעודכן.
בהצלחה!
