שלום חברים,

מודול הייצור של Fusion 360 מאפשר לנו לבצע מגוון פעולות כירסום מסוגים שונים ומספק כלים לביצועם כמו בדוגמא הבאה.
בחלק זה אנחנו נידרשים לייצר חלק הכולל בתוכו קדחים או חללים ותמיכות טכנולוגיות:

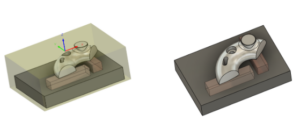

בהגדרת Setup נשתמש גם בתמיכות שהגדרנו מראש לצורך דפינת החלק.
לאחר הכנת המודל, נעבור למודול הייצור – MANUFACTURE, שם נגדיר SETUP לכירסום –(Milling) שיאפשר ביצוע העיבוד,

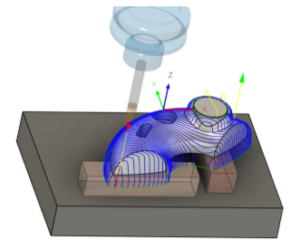

לצורך ייצור המוצר הכסוף נשתמש באופציית 3D Parallel וכאן נקבל התוצא הבאה:

כאן נבחין בבעיות הבאות:

1. כרסום של כל הגאומטרייה הקיימת במוצר כולל אזורים שאינם נידרשים

2. "כניסה" בילתי רצויה לקדח והחריץ הנמצאים במוצר

למניעת תופעות אלות בהגדרת הפעולה תחת טאב Geometry, – אופציית Avoid/Machine Surfaces, מאפשרת לנו מגוון פעולות המאפשרות לנו הגדרת "קבוצות" גאומטריות והגדרת התכונות לגבי כל קבוצה בנפרד-ראו בתמונה למטה משמאל:

בנוסף, שימו לב שנוספו "מיכסים" לגאומטרייה וזאת כדי למנוע מהכלי להכנס לאזורים אלו, זה מתבצע ע"י שימוש באפציית ה- Patch שבמודול ה-DESIGN- שימו לב שלא הוספנו אותם להגדרת ה-Model  ב- Setup

לאחר ביצוע ההגדרות הנדרשות, נקבל את מסלול הכלי הנדרש:
