ב־Twinmotion ניתן ליצור חתכים בהדמיה (Sections) לצורך הצגת מבטים פנימיים של המבנה או מרחבים מסוימים בפרויקט.
הכלי המשמש לכך נקרא SECTIONS, והוא מתנהג באופן דומה מאוד ל־Section Box בתוכנת Revit .
גישה לכלי ה־Sections
כדי להתחיל, יש לבצע את השלבים הבאים:

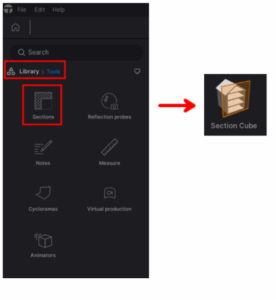

1. לגשת אל תיקיית Tools בתפריט הצדדי של Twinmotion.
2. לבחור באפשרות Sections.
3. לאחר מכן לבחור את הפקודה Section Cube.
מיקום והצבת ה־Section Cube

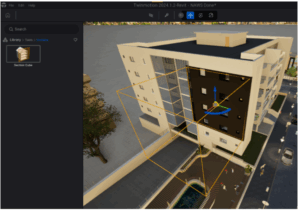

לאחר שהפקודה מופעלת, ניתן להציב את קוביית החתך (Section Cube) בכל מקום בחלל ההדמיה.
עם זאת, מומלץ להציב אותה על משטח ייחוס ברור, כגון:
• קיר
• רצפה
• תקרה / גג
• אלמנט מבני אחר
גישה זו מאפשרת שליטה מדויקת יותר על מיקום החתך והתאמה טובה יותר לפרויקט.
התאמת קוביית החתך (Scaling and Positioning)

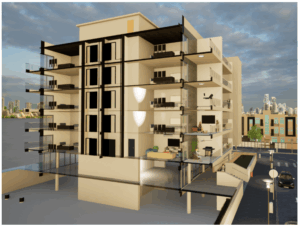

לאחר הצבת ה־Section Cube, ניתן למקם, להגדיל או להקטין אותה לפי הצורך בעזרת כלי ה־Scale.
• באמצעות שינוי קנה המידה, ניתן להגדיר אילו חלקים של המודל יוצגו או ייחתכו.
• ניתן להזיז את הקובייה לכל כיוון כדי למקד את החתך באזור מסוים במבנה (לדוגמה: מבט חתך דרך גרם מדרגות או דרך חלל תעשייתי).
• כל שינוי בקובייה מתעדכן בזמן אמת בתצוגה, כך שניתן לראות מיד את השפעת החתך על ההדמיה.
טיפים לעבודה יעילה
• מומלץ לשלב את כלי ה־Sections בשלבים מתקדמים של ההדמיה, לאחר שהמודל סופי ומואר.
• ניתן להשתמש במספר קוביות חתך שונות ליצירת מבטים שונים במקביל.
• כדאי לשמור את נקודות המבט (Viewpoints) לאחר כל שינוי חתך, כדי לאפשר חזרה קלה לכל אחד מהמבטים בהמשך.
הכלי Sections הוא אחד מהאמצעים החזקים בתוכנת Twinmotion ליצירת הדמיות חיתוך מרשימות, הממחישות את החללים הפנימיים ואת התכנון האדריכלי באופן ברור ואסתטי.
