לעיתים אנו נדרשים להתאים את אוריינטציית המודל לזווית הרצוייה כך שיתאים לנו לפי הצורך הנדרש.
ישנן מספר אפשרויות לסיבוב המודל:

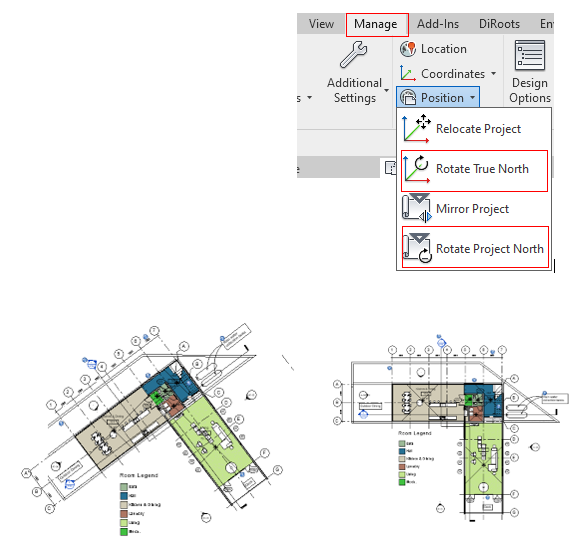

שימוש ב- Rotate True North / Rotate Project North – סיבוב צפון אמיתי / צפון פרוייקט הנמצא תחת לשונית Manage באזור ה- Project Location, שימוש באפשרות זו יסובב את המודל כולל האנטוציות בהתאמה.
כדי להתאים את המבט הנבחר ע”ג הגיליון, ניתן להשתמש בסרגל האפשרויות הנפתח בעת מיקום מבט ע”ג גיליון בהגדרת – Rotate On Sheet.
אם האפשרויות הללו לא יעבדו ועדיין ישנו הצורך בסיבוב אלמנטי המודל בפרויקט, ניתן לנסות טכניקה זו כמפורט מטה. יחד עם זאת, ישנו הצורך לעבד מחדש ולהתאים אנוטציות כנדרש.
השלבים כדלקמן:
1. פתיחת מבט 3D
2. בחירת כל אלמנטי המודל
3. יצירת קבוצה – Group
4. המרת הקבוצה ללינק
5. סיבוב הלינק לאוריינטציה הרצוייה
6. Bind Link
7. ביטול הקבוצה – Ungroup
8. מחיקת הלינק
בהצלחה,
רעות בן יהודה.
