אברהם לבנת | Senior Manufacture Technician Support Specialist

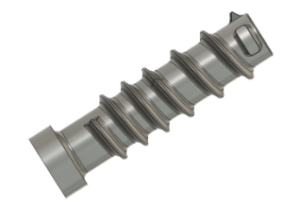

כפי שאתם כבר יודעים, מודול הייצור של Fusion 360 מאפשר לנו לבצע בקלות פעולות עיבוד מורכבות בצורה קלה ומהירה, במקרה שנציג כאן, אנו נידרשים לעבד מוצר בעל בסיס צילינדרית שעליו ישנה בליטה דמויית הברגה ובליטות נוספות בעיבוד "דמויי חריטה" כשכאן המוצר מסתובב סביב ציר קבוע והכרסום מבצע תנועה נוספת כדוגמת המוצר הבא:
לאחר הכנת המודל, נעבור למודול הייצור – MANUFACTURE, שם נגדיר SETUP שיאפשר ביצוע מגוון פעולות לביצוע מוצר זה,
לצורך כך נשתמש בפעולת ריקון חומר ב- Rotary Pocket המאפשרת לבצע זאת תוך שימוש בכרסום שטוח או כדורי לבצע זאת, המערכת מאפשרת גם לכרסם תוך כדי הסטת הכלי מהמרכז לקבלת שיבוב טוב יותר, ולאחר מכן ב- Rotary Contour, וכך ע"י 2 פעולות פשוטות ומהירות נוכל לייצר החלק.
כל שנידרש לעשות הוא להגדיר מספר פרמטרי עיבוד לשיבוב, ו-"גבולות גיזרה", והמערכת תבצע את השאר.

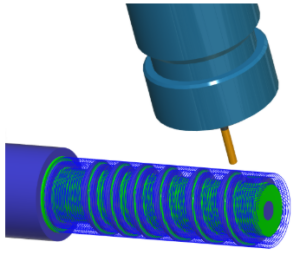

תמונה לאחר ביצוע כרסום הכנה- סימולציית ריקון החומר:

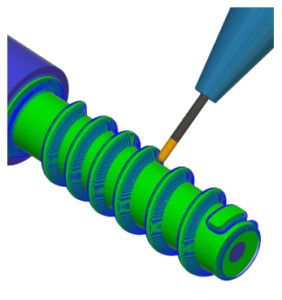

סימולציית עיבוד סופי החומר:

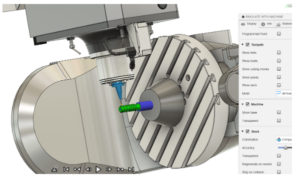

בגמר התהליך נוכל לבצע סימולציית מכונה, וזאת תוך שימוש בספריית המכונות של Fusion 360 המציגה את תנועות המכונה האמיתית, וזאת כדי לוודא ייצור נכון תוך בדיקת ומניעת התנגשויות.
הערה: במידה ולא קיימת המכונה שברשותכם, ניתן להגדיר אותה.
עד כאן לעכשיו,
להתראות בפעם הבאה.
