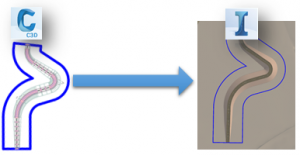

כאשר נרצה לייצא פוליגון המייצג קו זכות הדרך (קו כחול /RIGHT OF WAY ) מ Civil 3D-(אפשרי לבצע  גם מ-Map 3D) למודל בתוכנת Infraworks נבצע את הפעולות הנ"ל:

(חובה שיהיה פוליגון סגור)



ייצוא מתוכנת Civil3D (קובץ SDF)

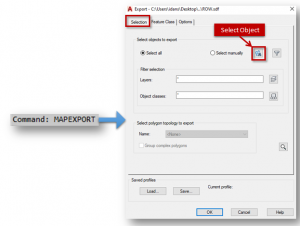

בשורת הפקודות נרשום MAPEXPORT.

נגדיר את השם והמיקום של קובץ ה-SDF אותו נייצא לתוכנת ה-Infraworks.

בחלונית שנפתחה נוודא שאנחנו בלשונית Selection  לאחר מכן נבחר מהשרטוט את הפוליגון על ידי הלחצן Select Object  ולסיום נלחץ OK.



ייבוא לתוכנת  ה-Infraworks

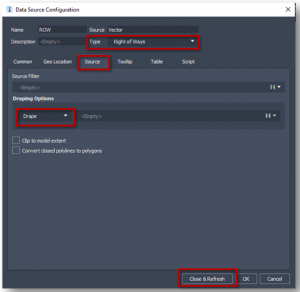

נגרור את הקובץ SDF  למודל ב-Infraworks ואז תיפתח חלונית, בחלונית נזין את הפרטים הבאים:

Type: Right of Way

בלשונית Source ב- Draping Options נבחר Drape ואז לסיום נלחץ על Close & Refresh



תוצאה:

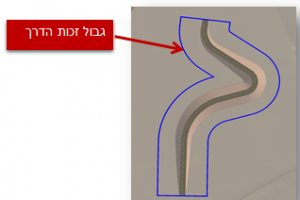

גבול זכות הדרך יופיע במודל של ה-Infraworks.
