יצירת שביל מעוצב עם שיפוע אחיד

---

כאשר אנחנו ממדלים שביל ב Revit ורוצים לחבר שביל זה בין משטחים הנמצאים בגבהים שונים, נוצרת לנו בעיה שהשביל מקבל שיפעים שונים והשביל נראה משובש ולא בשיפוע אחיד.
כאן נלמד כיצד נתן למדל שביל מעוצב עם שיפוע אחיד המחבר בין משטחים עם מפלסים משתנים.

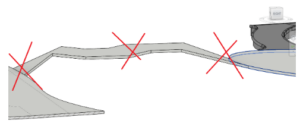

דוגמה לשביל משובש כאשר מנסים למדל את השביל בשיטה רגילה ומנסים לחבר את הקצוות השביל למשטחים בעלי מפלסים שונים

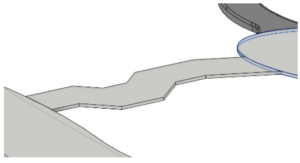

דוגמה לשביל תקין בשיטה של הטיפ שלנו

תהליך הכנת השביל

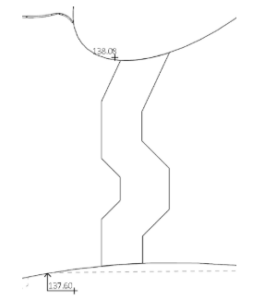

1. מעבר למבט על

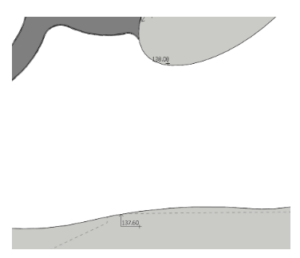

2. יצירת משטח רצפה (Floor) כאשר צצדו הינם קווים ישרים ולא חתוכים.

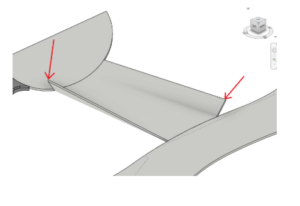

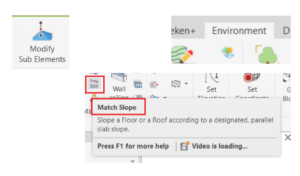

3. חיבור משטח שיצרנו למשטחים הקיימים במפלסים השונים. נתן להשתמש בפקודת Match Slope באפליקצית Environment לחיבור קל או לחבר ידנית בעזרת הנמכת נקודות הגובה בעזרת פקודת Modify Sub Elements בפקודות הרגילות של עריכת המשטח

4. בדיקה ותיקון נקודת ידנית של המשטח המבחר שלא התחברו לנו לשבילים עם המפלסים השונים

5. מעבר למבט על ושימוש בפקודת  Vertical Opening (נמצא בלשונית  Architecture)  לחיתוך נקי של המשטח שלנו בהתאם לצורת השביל המעוצב שלנו.

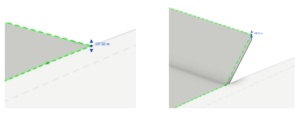

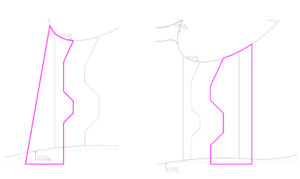

6. חשוב לזכור לייצר את ה  Vertical Opening   מעבר לגבולות המשטח שיצרנו. ראה דוגמה בתמונות
נבצע פקודה זו משני צדי המשטח וכך נקבל את המשטח בצורה נקייה ולא שבורה עם שיפוע אחיד

תוצאה סופית:

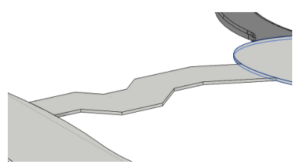

7. מעבר למבט תלת ממד ונראה את התוצאה שלנו , שביל בשיפוע אחיד ולא משובש המחבר בין השבילים בעלי מפלסים שונים
