תוכנת Revit מיועדת לתחום האדריכלי, תכנון דירות, בניינים, מפעלים וכדומה. בעבר תוכנת AutoCAD הייתה השולטת לתכנונים אלה, אך תוכנת Revit מתחילה לשלוט בתחום, בטח עם משלבים את כל השיתוף ל BIM. בעזרת שימוש בתוכנת Inventor ניתן לשלב בין שתי התוכנות. בתוכנת Revit יתוכנן הבניין, המבנה עצמו, כולל צנרת, חשמל וכדומה. בתוכנת Inventor נתכנן את המוצר או המכונה, מסועים ועוד. בדרך כלל תכנון זה יכלול את הברגים, ריתוכים וכדומה, מה שאין צורך בתוכנת Revit. לתוכנת Inventor נייבא את קובץ Revit, נמקם את המודל ונייצא חזרה ל Revit:
בעבר, עד גרסה 2022 ניתן היה להמיר קבצי Inventor לקובץ מסוג rfa. זהו קובץ מודל "משפחה" בתוכנת Revit. הפעולה עדין זמינה בכל הגרסאות. בסביבת Environment נכנס ל Bim Content:
נגדיר מערכת צירים, במידה וצריך לסובב את המודל, נגדיר פרמטרים ולבסוף נייצא את הקובץ:

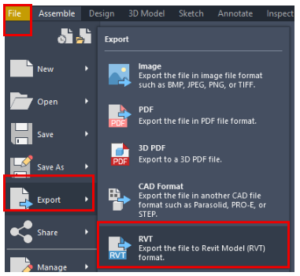

החל מגרסא 2022 ניתן לייצא הרכבה לקובץ המקור של תוכנת Revit פורמט rvt. שהקובץ פתוח נבצע Export:

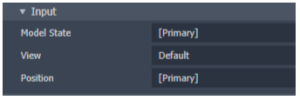

חלון הפקודה שיפתח מחולק למספר קטגוריות. הראשוני היא בחירת תצוגת המודל, בחירת:
· Model State
· View
· Position
מכיוון שאין צורך "להעמיס" את מודל ה Revit בחלקים כמו ברגים וכדומה ניתן לייצר Model State עם חלקים אלה במצב Suppress.

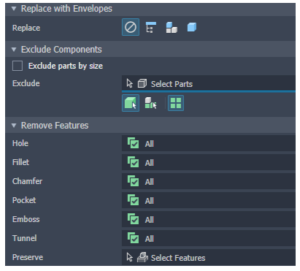

שלושת הקטגוריות הבאות: Replace ,Exclude ,Remove Feature. בכל אחת מהם נוכל לייצר הרכבה פשוטה יותר. באפשרות Exclude נסיר חלקים על ידי בחירתם. באפשרות Remove נוכל לבטל Feature מהחלק עצמו כמו קדחים, Fillet ועוד. או שנבחר את הכול או לפי גודל. באפשרות של Replace with Envelopes נוכל להחליף חלק לצורה פרימיטיבית כמו קופסא. המטרה היא לייצר חלק פשוט בלי להעמיס גרפית על התוכנה.
בסופו של דבר בקטגוריית Output נייצא את הקובץ. בדרך כלל כל גרסה מייצאת קובץ מאותה גרסה. גרסת Inventor 2026 תייצא לגרסת Revit 2026. אך אנו נוכל לייצר קובץ Revit גם בגרסאות ישנות:
כך שיש לנו גמישות עם משתמשים שלא עובדים על הגרסה העדכנית ביותר. כאשר מכניסים את קובץ ה- RVT מ Inventor לתוך Revit יש לנו קישוריות בין מערכת הצירים של הקובץ (בניגוד להכנסת קובץ RFA). קטגוריה אחרונה, Output, מאפשר מילוי חלל פנימי או הסרת חלקים פנימיים, שוב על מנת להקל על הקובץ המיוצא.

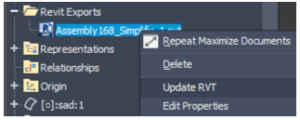

לאחר ייצוא הקובץ, תיווצר לנו תיקיית Export ב Model Browser. במידה וההרכבה תשתנה נוכל לעשות עדכון על ידי ביצוע Update מהקישור אשר בתיקייה:
לסיכום: עולם התכנון מרובה בתוכנות. לא מעט מקרים בפרויקט אנו עובדים על מספר תוכנות בו זמנית. הקישור בין תוכנת Inventor המייצגת את העולם המכני לתוכנת Revit המייצגת את עולם הבנייה פשוט יותר כאשר ניתן לייצא מתוכנת Inventor את קובץ המקור של תוכנת Revit. ניתן לשמור על מיקום החלק ומערכת הצירים ועל קישור עדכני בין גרסאות אחרונות של הקובץ בכל תוכנה.
