שליפה מהירה של מידע

היום נסתכל ב- Vault דרך תוכנות ה- CAD, ויותר נכון איך לשלוף מידע בצורה מהירה יותר מתוך המערכת לתוכנת תכנון. כיום הגרסה העדכנית של מערכת Vault הינה 2019. גרסה זו באה עם כמה חידושים והיום נראה כמה מהם.

Inventor- open drawing from vault

עד היום תמיד יכולנו לפתוח את השרטוט ישירות מתוך מערכת הוולט או מתוך ספריה מקומית על המחשב.
פקודה חדשה זו חוסכת לנו את החיפוש של השרטוט בתוך הוולט ואז פתיחתו, לחילופין זה חוסך את החיפוש בתיקייה המקומית כש לא תמיד בטוחים שזה מייצג את הגרסה האחרונה.

בצד שמאל רואים את התמונה מתוך העץ של Inventor ובצד ימין את השרטוטים השונים איפה שהחלק מופיע. אם תשימו לב, השרטוטים עם שם שונה ועדיין המערכת מזהה כשמשויכים לחלק, חיזוק נוסף למה להשתמש בפקודה.

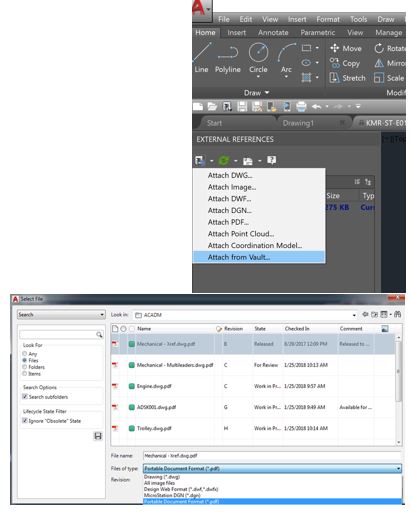

Autocad – attach PDF from Vault

חידוש נוסף הוא היכולת להצמיד קבצי pdf ישירות מתוך מערכת הוולט לתוך dwg.
שוב זה נועד לחסוך זמן ועוזר באיתור הגרסה האחרונה, המעודכנת. קובץ הPDF יופיע בפאנל xref’s של האוטוקאד.

עבודה נעימה,

דני
