בניית גיליונות בשיטת Production

---

בניית גיליונות של חתכים לרוחב בשיטת Production עם הטמפלייט הישראלי

קבוצה חדשה של חתכים לרוחב ב-Civil 3D ניתן למקם בשרטוט בשתי שיטות:

Draft – לשים את כל החתכים ביחד כקבוצה אחת

Production – לחלק את החתכים לתוך מסגרות כהכנה ליצירת גליונות להדפסה

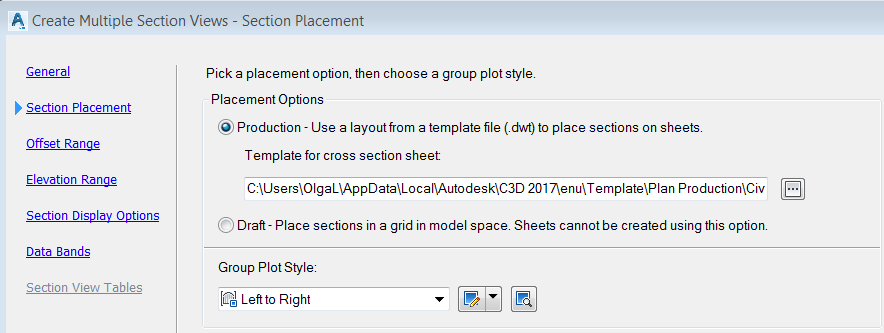

בחירת השיטה נעשית בלשונית Section Placement בתפריט Create Multiple Section Views

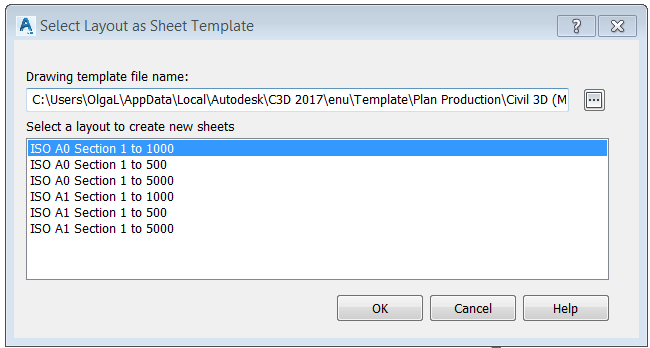

בבחירת שיטת Production חשוב לשים לב לטמפלייט לבניית גיליונות לפי גודל דף וקנה מידה שמוגדרים מראש. טמפלייט ברירת מחדל של אוטודסק בשם Civil 3D (Metric) Section.dwt לא נותן אפשרות לבחור קנ”מ המקובלים בישראל, לדוגמה 1:200, 1:100. אנחנו לא ממליצים להשתמש בו.

קיים טמפלייט אחר שהכנו כאן, בחברת TeamCad, בשם Civil 3D (IL) Section 2017.dwt.

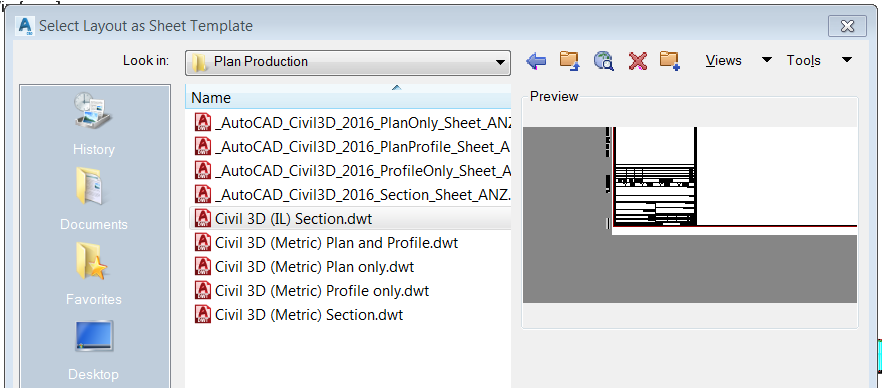

יש להוריד את הקובץ לפי הגרסה של התוכנה שבה אתם עובדים, ולשים אותו בתיקיית טמפלייטים Plan Production.
כאשר הקובץ נמצא במקום, אפשר לבחור אותו כטמפלייט ליצירת גיליונות

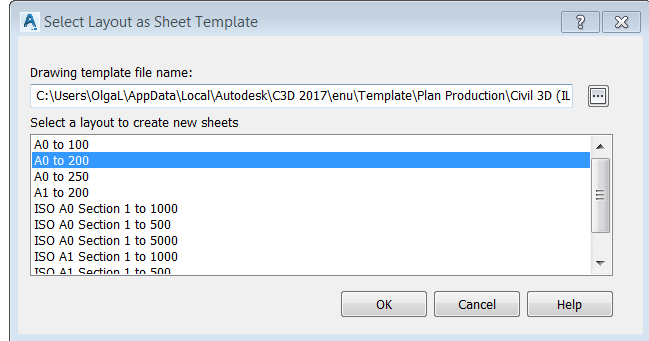

וכך תוכלו לראות רשימה אחרת של גדלי דף וקנ”מ:

זכרו שתמיד אפשר לערוך את הטמפלייט לפי רצונכם, להחליף בלוק כותרת, לשנות או להוסיף גליונות חדשים עם קנ”מ שונים, CTB ומדפסת מוגדרים מראש. לצורך זה אפשר לפתוח את הקובץ של הטמפלייט ((Open–> files of type DWT, לערוך אותו ולשמור במקום ישן.

עכשיו, כאשר העניין של הטמפלייט ברור, נעבור לתהליך בניית גליונות של חתכים לרוחב

1. נגדיר את קנ”מ של Model Space לפי קנ”מ של הגיליונות שנרצה לקבל (למשל, 1:200)

2. נבנה קבוצה חדשה של חתכים לרוחב בשיטת ,Production כאשר בוחרים גודל דף וקנ”מ הרצויים לבניית גליונות (למשל, A0 1:200)

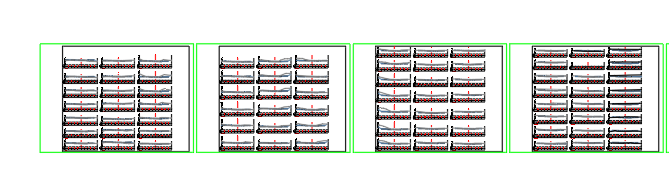

3. מקבלים את החתכים לרוחב מסודרים לפי מסגרות של הגיליונות העתידיים

4. על מנת לבנות את הגיליונות, עוברים ללשונית Output, ובוחרים פקודה Create Section Sheets

5. בחלון שנפתח נבחר את הקבוצה המתאימה של חתכים לרוחב

(במקרה שקיימות מספר קבוצות לאותו ציר, ושכחתם את שם הקבוצה הרצויה, ניתן להיכנס ל-Section View Group Properties, לשונית Sheets ולבדוק מהו Selected Layout של כל קבוצה)

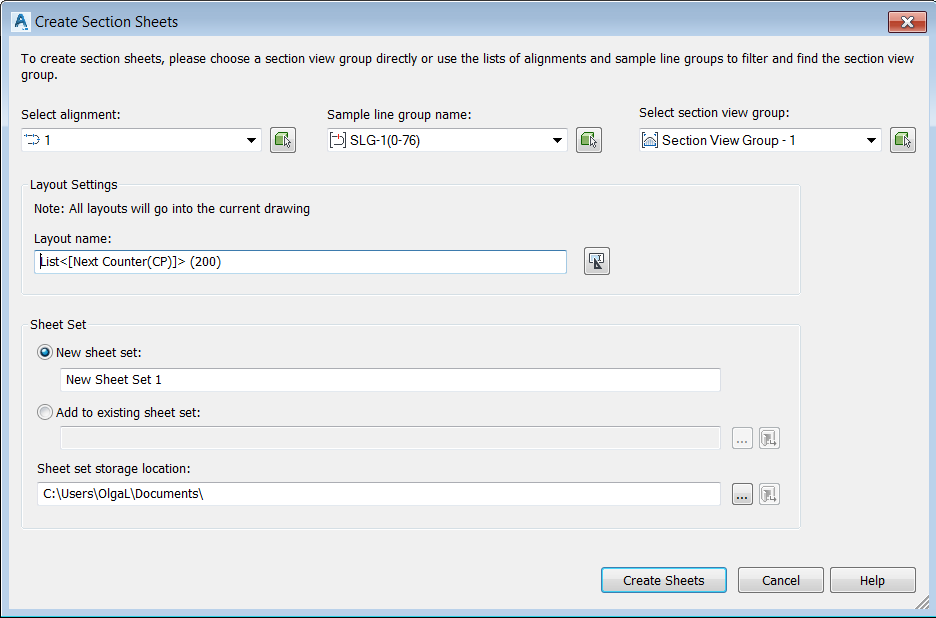

6. ניתן להגדיר מראש שמות של גליונות שיתקבלו בשורה Layout Name. לוחצים על אייקון של Name Template

ובונים תבנית לשם בשימוש של Fields של, למשל, המספר הסידורי הבא (Next Counter). בדוגמה למטה בנינו שם שנראה ככה:

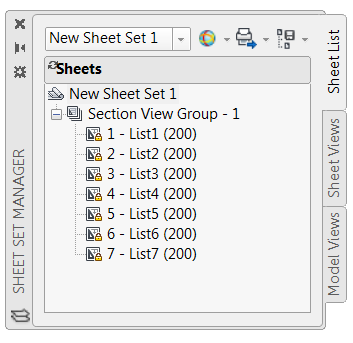

7. קובעים מקום ל- Sheet Set ולוחצים על Create Sheets. מקבלים את הגיליונות ובנוסף Sheet Set חדש שמאפשר להדפיס קבוצה של גיליונות בלי להיכנס לקובץ אוטוקאד.



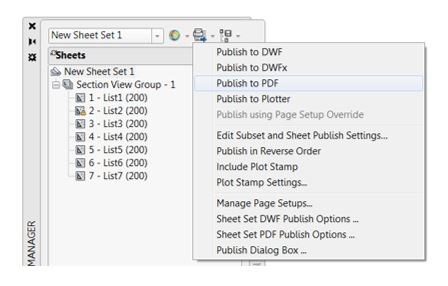

בהצלחה.
