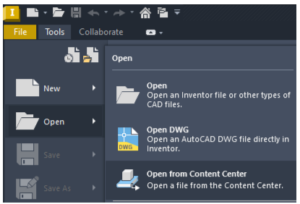

תוכנת Inventor בעלת כלים רבים העוזרים למתכנן בבניית ההרכבות ומכלולים. אפשרות ליצירת צירים, ממסרת גלגלי שייניים, אטמים וקפיצים. עבור חלק בודד, למשל מיסב, ניתן להשתמש בפקודת Open from content center:
נבחר להיכן לשמור את הקובץ וייוצר לנו מודל לפי המידות התקניות. נשתמש בקובץ זה על ידי הכנסתו לכל הרכבה שנצטרך. כדי לחסוך בהגדרת אילוצים, לרוב אנו נייצר זאת מתוך קובץ הרכבה בלשונית Design -> Power Transmission
בלחיצה על ▼ יפתחו עוד מספר אפשרויות:
נוכל לבדוק ב"ספר עזר" (Handbook) על כל הנוסחאות והדרכה על חישוב, או הפעלת "מחשבון" על האפשרויות הקיימות. בכל מחשבון נגדיר את סוג החישוב, כוחות ואת שאר הנתונים הנחוצים לכל חישוב, לסיום נלחץ על Calculate. התוצאות יופיעו מצד ימין. לדוגמה:

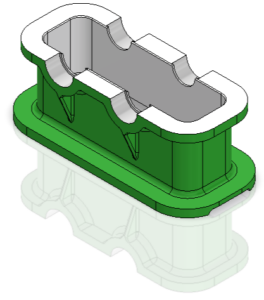

בלחיצה על OK, נייצר קובץ iam אשר יכיל בתוכו את החישוב. עבור החלק הבא, נבנה הרכבה המכילה ציר, גלגלי שיניים ומיסב.

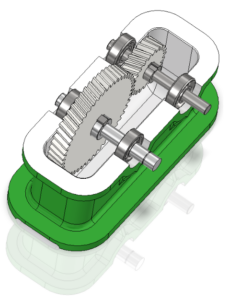

זאת ההרכבה הסופית:

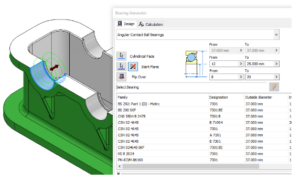

נתחיל עם יצירת מיסב. נבחר את המשטח עליו יורכב המיסב. התוכנה תזהה את הקוטר החיצוני ולכן נקבל סינון ראשוני של המייסבים. לאחר מכן את משטח העבודה עליו הוא ייצמד. נכתוב את נתוני הקוטר הפנימי ואת העובי המבוקש, לאחר לחיצה על סימון "הברק" נקבל את רשימת המיסבים העונים על הקריטריונים ונבחר את מה שמתאים לנו. לסיום נקבל את הקובץ שיכיל את המיסב.

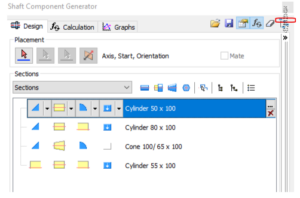

את אותה פעולה נעשה עבור יצירת הציר:

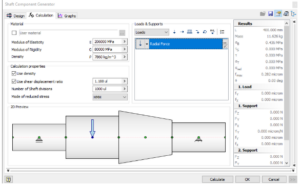

נגדיר את הקוטר והאורך של כל מקטע וניתן להגדיר האם נרצה לתת Fillet או Chamfer בקצה כל קטע. עבור בניית ציר יש אפשרות לבטל אפשרות לקבל קובץ הרכבה אלא לקבל קובץ חלק בלבד. גם בפקודת Shaft (וגם בכל פקודה אחרת) נוכל לבצע חישוב בלשונית Calculation לפני יצירת הרכיב. נגדיר את הכוחות והסמכים, ונקבל את התוצאה:

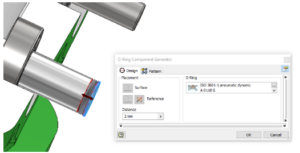

הכלי החביב עליי מכל הוא הוספת אטם O-Ring. גם אם הציר הוא חלק שאנו תיכננו, נפעיל את הפקודה ונבחר מרחק מקצה הציר, את האטם הרצוי והתוכנה תוסיף את האטם להרכבה ותייצר את החריץ המתאים לאטם:
בסופו של דבר נקבל לכל אחד מהרכיבים הרכבה שתכיל את החלק. תכנון הרכיב ב- Inventor, יצירת חלק תקני לפי בחירתנו והתוכנה בונה יוצרת עבורינו את החלק והאילוצים הוא פשוט ונוח ונותן למתכנן "ראש שקט" לקבלת ההרכבה הרצויה.
בהצלחה
