כל אפשרות תפתח סקיצה על מישור שנבחר, נשרטט את הצורה המבוקשת ובסיום, יפתח לנו במידית הפיצ'ר הדרוש (Extrude או Revolve) כדי להשלים את הצורה. אפשרות נוספת של צורות נמצאות בפקודה Feature הנמצאת בלשונית Manage:

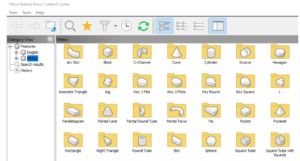

כאשר נפעיל את הפקודה, נבחר מידות Inch או מילימטר ולאחר מכן נבחר את הצורה:
לאחר בחירת הצורה נבחר האם הוספת חומר או החסרה (לחלק מהפקודות ניתן לבצע גם אפשרות של Cut), למשל לפקודה Rectangular:

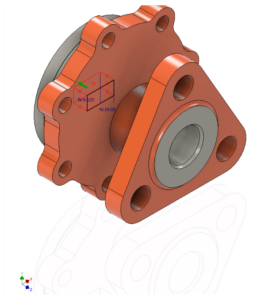

תחילה נגדיר את המידות הרצויות:

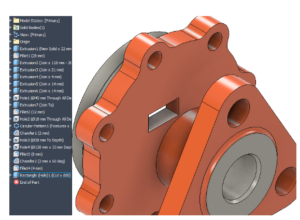

לסיום נלחץ על OK ונקבל את התוצאה:
שינוי המידות מתבצע כמו כל פקודה שאנו מכירים, שינוי מידות דרך הסקיצה.

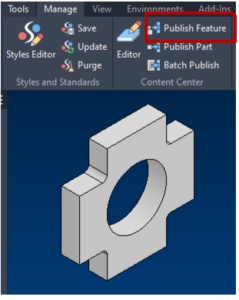

נוכל להוסיף לפקודת Feature צורה משלנו, בקובץ חדש נבנה את הצורה הרצויה (עדיפות לתת מידות פרמטריות), לאחר מכן בלשונית Manage נבצע Publish Feature למשל:

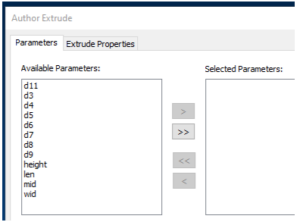

נבחר את הפיצ'ר ולאחר מכן Next, בשלב הבא נבחר את המידות שאותן נרצה להוסיף ולשלוט על הגודל של הצורה

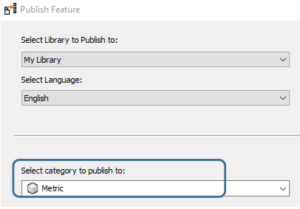

בשלב האחרון, נבחר על המיקום שאליו נבצע Publish למשל, תיקיית Metric
בפעם הבאה שנבחר להפעיל את הפקודה תופיע לנו הצורה שיצרנו:
