השאלה השכיחה ביותר שנתקלתי במהלך שנותיי בתחום “איך אפשר להמיר קובץ שרטוט מפורמט PDF לקובץ שרטוט שניתן לעריכה בפורמט DWG” ובכן לצערי לא באמת הייתה לי תשובה טובה לנושא, לפעמים “שלחתי” את השואל לחפש פתרון צד שלישי לסוגיה, אישית אני לא “אוהב” להיות תלוי בפתרון צד שלישי אך לפעמים אין ברירה, ולכן רוב הפעמים פשוט הייתי מידע שאני לא מכיר פתרון מספיק טוב לדבר, לא עוד מהיום בעזרת גרסת AutoCAD 2017 זה אפשרי עם פקודת PDF Import (ניתן גם להקליד)

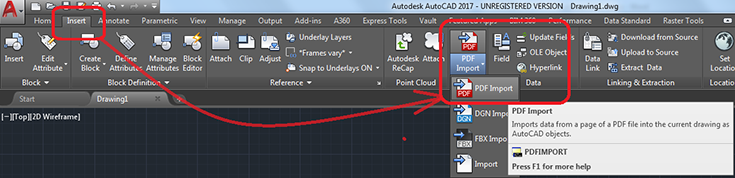

כאשר נבחר את הפקודה מהתפריט נקבל את שורת הפקודות כך שנתבקש לבחור קובץ PDF (הקיים כבר בשרטוט) או קובץ (FILE), בדוגמה אבחר ב “File”

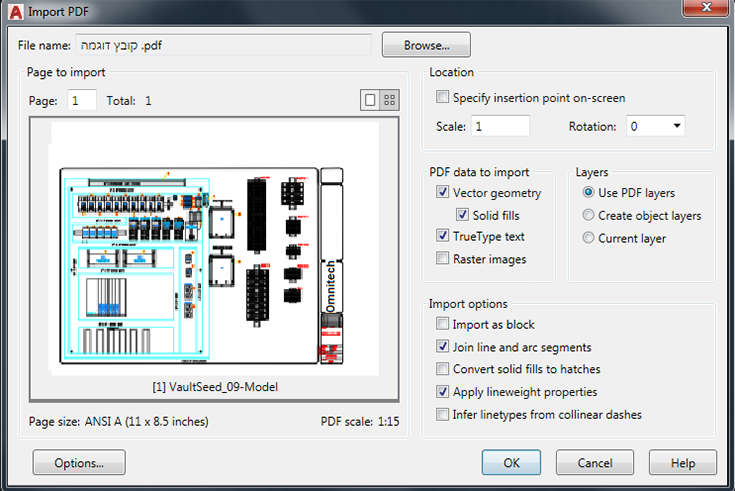

לאחר בחירת קובץ ה PDF הרצוי נקבל תיבת דו שיח לתרגום.
לאחר בחירת ההגדרות המתאימות לנו (אני השארתי את ברירת המחדל) קובץ ה PDF ייובא לתוך השרטוט עם קוים וטקסט בהתאם,חשוב לציין כי פונטים בפורמט SHX יומרו לקווים ופונטים בפורמט TTF יתורגמו לפונטים בסביבת AutoCAD

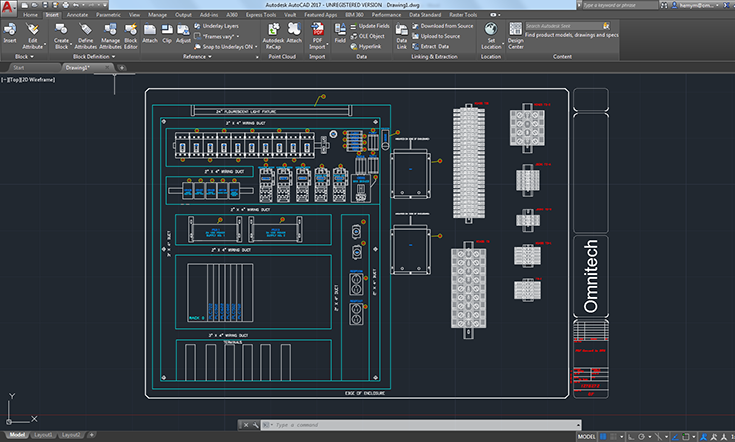

בתמונה למעלה נראה את הקובץ לאחר התרגום אשר ניתן לעריכה.

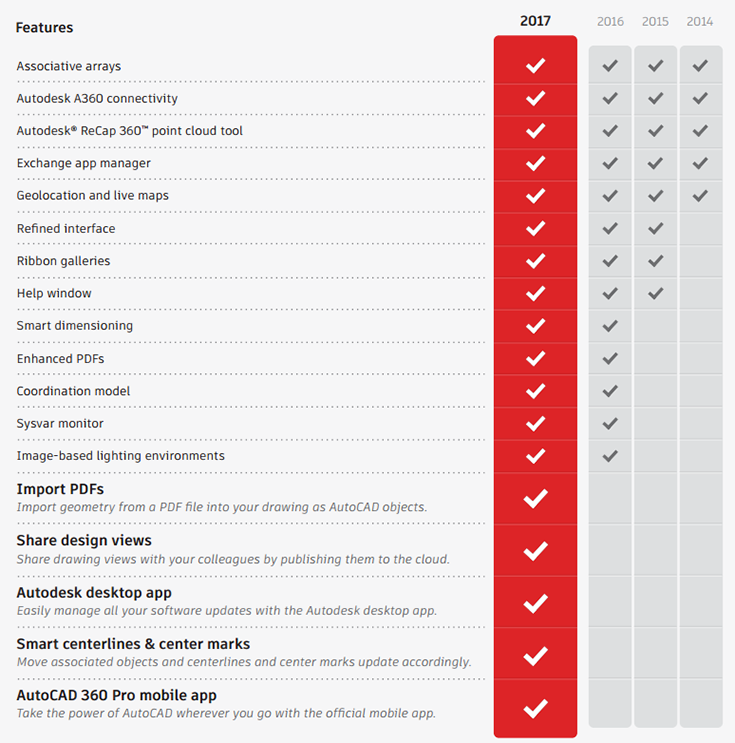

כמובן שיש עוד מספר רב של שיפורים וחידושים, מצאתי לנכון לשתף את העיקרים כולל השוואה לגרסאות קודמות.
בהצלחה,
חמי
