חכם, מהיר, בטוח: ניתוח תנועה בRevit 2026

ניתוח תנועה (Route Analysis) ב-Revit הוא תהליך חישובי המדמה את האופן שבו אנשים נעים בתוך המרחב הבנוי.
בניגוד למדידה קווית פשוטה, המערכת משתמשת באלגוריתם למציאת הנתיב הקצר ביותר העוקף מכשולים פיזיים (כמו קירות, עמודים וריהוט) בהתאם לחוקי התנועה שהגדרת.
ניתוח זה מאפשר למתכננים לקבל נתונים מדויקים בזמן אמת על מרחקי הליכה, זמני פינוי וצווארי בקבוק פוטנציאליים, ובכך מבטיח שהתכנון אינו רק אסתטי, אלא פונקציונלי ובטוח ועומד בדרישות התקן המחמירות ביותר.

פקודת Path of Travel היא לא סתם "סרגל מדידה" חכם; היא מנוע ניתוח מבוסס אלגוריתם
(בדומה ל-GPS) שנועד לפתור בעיות של תכנון אדריכלי, בטיחות ולוגיסטיקה.

בבסיסה, הפקודה מחפשת את המסלול הקצר ביותר בין שתי נקודות במישור דו-ממדי, תוך שהיא מתחשבת בגיאומטריה של המודל בתור חסמים.

רוויט "סורק" את התוכנית ומזהה אלמנטים שמוגדרים כקירות, עמודים או רהיטים. הוא מחשב את הנתיב כך שלא יחצה את האלמנטים הללו, אלא יעקוף אותם ברדיוס מסוים (שניתן להגדרה), בדיוק כפי שאדם אמיתי היה הולך בחדר.

שימושים מרכזיים בתכנון:

1. בטיחות אש ומרחקי מילוט (Egress Analysis)
זהו השימוש הנפוץ ביותר. תקנות התכנון והבנייה מגדירות מרחק מקסימלי שאדם צריך לעבור מנקודה בתוך המבנה ועד למוצא בטוח (דלת מילוט או חדר מדרגות מוגן).
• המשמעות: במקום למדוד ידנית קווים שבורים, הפקודה נותנת לך את המרחק המדויק כולל עיקופים סביב שולחנות או קירות.
• בונוס: ב-Properties של הקו, רוויט מציג גם את זמן ההליכה המשוער (Speed), מה שעוזר בחישוב פינוי קהל במבני ציבור.

2. תכנון ארגונומי ופרוגרמה
במבנים מורכבים כמו בתי חולים או מרכזים לוגיסטיים, "מרחק הליכה" שווה כסף ויעילות.
• דוגמה: כמה מרחק עוברת אחות מעמדת הקבלה ועד לחדר החולה הרחוק ביותר?
• אופטימיזציה: ניתן להשוות בין מספר חלופות של סידור פנים (Furniture Layout) ולראות איזו מהן מייצרת את המסלול הקצר והיעיל ביותר לצוות.

3. בדיקת נגישות
ניתן להשתמש בפקודה כדי לוודא שמסלול מסוים רחב מספיק למעבר כיסא גלגלים. בהגדרות הניתוח, ניתן לקבוע מהו "רוחב המעבר" המינימלי. אם המסלול צר מדי בין שני ארונות, רוויט יתריע או ימצא נתיב עוקף ארוך יותר.


איך זה עובד "מתחת למכסה המנוע"?
כדי שהפקודה תהיה אפקטיבית, עליך להבין את שלושת המרכיבים שלה:
1. Analysis Zone: רוויט מנתח את התוכנית בגובה מסוים (בד"כ בגובה הברכיים/מותניים). אם יש מדף שתלוי גבוה על הקיר, רוויט לא יחשיב אותו כמכשול להליכה.
2. Obstacles (מכשולים): כפי שציינתי קודם, אתה קובע מה "חוסם". אם הגדרת שרהיטים הם לא מכשול, הקו יעבור דרך השולחנות (טעות נפוצה).
3. Update Path: בניגוד לקווים רגילים, אם תזיז קיר או דלת, תוכל ללחוץ על Update והמסלול יתעדכן אוטומטית למסלול החדש והקצר ביותר שנוצר בעקבות השינוי.

טיפ למתקדמים: רשימות (Schedules)

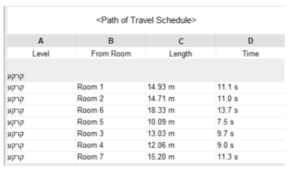

אל תסתכל על הקווים האלו רק בשרטוט. צור Path of Travel Schedule.
ברשימה זו תוכל להוסיף עמודות כמו:
• Length (אורך המסלול).
• Time (זמן הגעה).
• View Name (באיזו קומה זה נמצא).
• זהו כלי עוצמתי להוכחת עמידה בתקנים מול רשויות הכבאות או יועצי בטיחות.
