Navisworks

• יצוא קובץ NWC מתוך AutoCAD
• צרוף קובץ DWG מתוך Navisworks

איך עושים את זה?

• יש לוודא שExporters Navisworks מותקן.
  • אם לא, ניתן להוריד דרך:  Navisworks-Exporters-Download
• יש לוודא ש Object Enabler של הגרסה המתאימה מותקן.
  • אם לא, ניתן להוריד דרך: Download-Object-Enablers

1. יצוא מ AutoCAD:

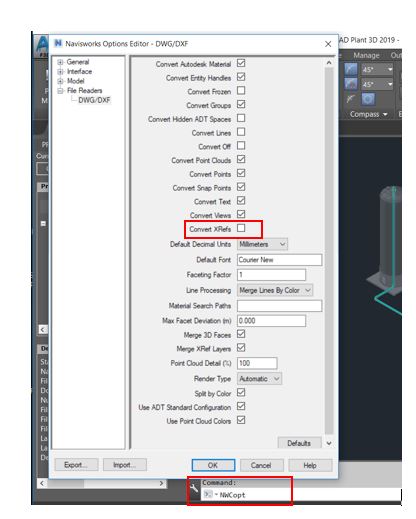

• תחילה נגדיר מה רוצים לייצא.  אני ממליץ לייצא כל קובץ בנפרד ללא XRefs. בחלון ה Command נזין: NWCOPT ונקבל את החלון הבא:

מה שמוצג זה מה שיצא.

1. צרוף קובץ DWG ב Navisworks

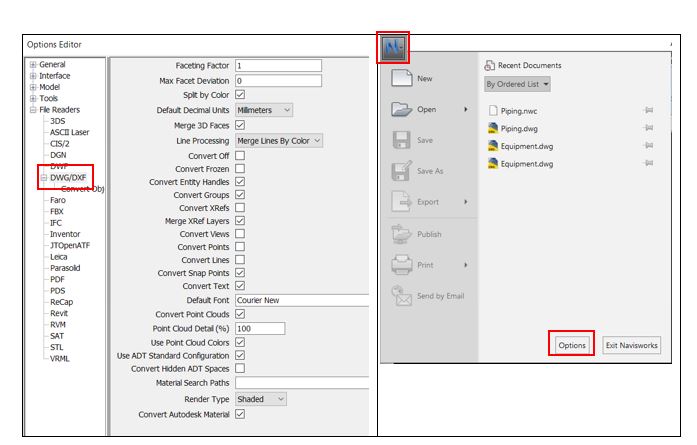

• תחילה נגדיר מה רוצים לצרף. בדומה למה שעשינו מתוך AutoCAD, נכנס ל Options ב Navisworks, תחת:
  • File Readers
    • DWG/DXF
• נבחר את אפשרויות קריאת הקובץ.

הערה: לשיטה השנייה, קריאת קובץ DWG, יש יתרון, מכוון שאם קובץ ה DWG מתעדכן במהלך העבודה, קובץ ה Navisworks יתעדכן עם פתיחת הקובץ (NWF בלבד ), או באפון יזום על ידי ביצוע: Refresh

בהצלחה,

סמי.
