עיבוד רב־צירי

שלום חברים,

בטיפ זה נבצע "ריענון" עיבוד ב 5 צירים בתוכנת Fusion 360

שימוש ב 5 צירים מאפשר עיבוד בשתי דרכים:

1. עיבוד 3+2, כאן ממקמים את המוצר מרחבית, תוך סיבוב של ציר אחד או שניים, ולאחר מיקום זה נבצע עבודה דו או תלת מימדית, כלומר תנועת כלי בצירים ליניאריים בלבד וזאת תוך שימוש בכל אופציות כירסום 2D & 3D הקיימות בתוכנה:


יוצא מהכלל במקרה זה הוא ביצוע קדחים תוך שימוש בפונקציית Hole Recognition המאפשרת לנו בחירה אוטומטית של קדחים בכיווני עיבוד שונים וביצוע פעולות עיבוד עבורם, וכל זאת בצורה אוטומטית, ראו פרוט בטיפ Cam November 2025 Tip:

2. כירסום סימולטני ב 4  ו- 5 צירים – MULTI-AXIS מאפשר ביצוע עיבוד תוך הנעה מבוקרת של כל צירי המכונה, וכאן קיימות האפשרויות הבאות:

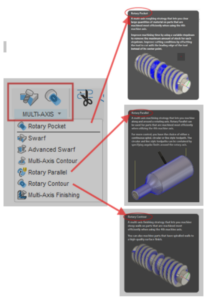

Rotary Milling 2.1 מאפשר ביצוע כרסום תוך כדי סיבוב אחד הצירי לביצוע חלקים עגולים, בדומה לחריטה, וכולל האופציות הבאות:

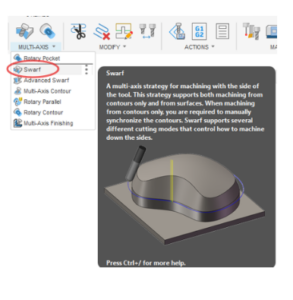

2.2 Swarf  – מאפשר כירסום ב 5 צירים תוך שימוש בצד בקוטר הכלי לביצוע גאומטריות שונות:

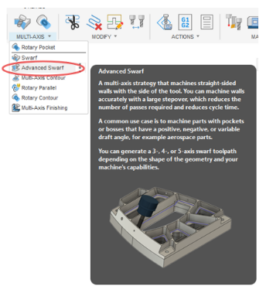

2.3 Advanced Swarf  – משמש לעיבוד סימולטני של משטחים כולל שילוב של Under Cut, תוך שימוש בצד הכרסום, למשל חלקי מבנה תעופתי.

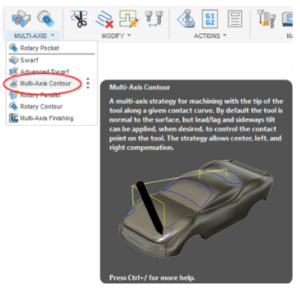

2.4 Multi-Axis Contour – משמש לכרסום עקומות על משטחים, תוך שימוש בקצה הכלי. מאפשר שליטה על מצב וזוית תנועת הכלי יחסית למשטח.

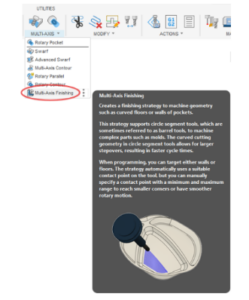

2.5 Multi Axis Finishing – מאפשר בניית מהלכי כלי רב ציריים לצורך ביצוע גימור של תחתיות ודפנות של חלקים שאינם מישוריים, תוך שימוש בכלים כדוריים או דמויי חבית.

לידיעתכם, אנו מקיימים וובינר בנושא עיבוד רב צירי, ובו נדגים יכולות ושימוש בתוכנה.

נדרש רישום מוקדם להשתתפות, ראו לינק בהמשך.
נשמח לראותכם.

לינק להרשמה

עד כאן לעכשיו,
להתראות בפעם הבאה.
