שלום חברים
במהלך חודש נובמבר, שוחררה גירסה חדשה של Fusion 360, הכוללת מספר שיפורים משמעותיים שהוספו למודול ה- MANUFACTURE לגירסה זו של התוכנה.
בטיפ זה נתמקד בקיצור זמן תיכנות עיבוד קדחים, וזאת באמצעות שיפורים שהוכנסו לאופציית "Hole Recognition".
זיהוי אוטומטי של קדחים בזויות שונות- Multi Axis Drilling
אופצייה חדשה זו מאפשרת זיהוי מבוקר של קדחים בזויות שונות וביצוע אוטומטי של הקדחים.
איך מבוצע:
בדוגמא שלפנינו מוצג חלק פשוט הכולל 12 קדחים משני סוגים, כאשר במקביל לציר Z של המכונה ישנם 5 קדחים והשאר בזויות שונות:

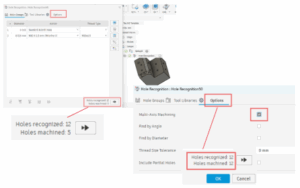

1. לאחר בחירת Hole Recognition, ראה תמונה למעלה, יפתח תפריט בחירה:

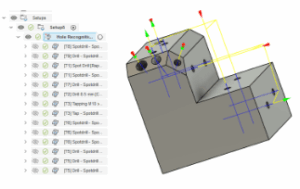

שימו לב: לפני בחירת Option , ראו תמונה שמאלית, המערכת זיהתה 12 קדחים מתוכם 5 לביצוע. לאחר בחירת Option והפעלת Multi – Axis Machining, המערכת תאפשר עיבוד אוטומטי של שאר הקדחים הקיימים. שימו לב לשאר אפשרויות הבחירה. לאחר אישור הבחירה, יבוצעו אוטומטית כל הפעולות הנדרשות לביצוע כל ההקדחים:
עד כאן לעכשיו,
להתראות בפעם הבאה.
